4.保护电路
    （1）过压保护
    当由于某些原因使得IC100⑤脚的电压超过保护阈值24.5V时，过压保护电路起控，强制振荡器停止振荡（进入锁定状态），从而实现过压保护。
（2）过热保护过程
    当由于某些原因使得IC100芯片基板的温度超过135℃时，过热保护电路起控，强制振荡器停止振荡（进入锁定状态），从而实现过热保护。 （3）过载保护过程
    当5V电压的负载过载时，IC100⑦脚的控制电压会相应升高。当⑦脚的电压超过阈值5.1V时，过载保护电路起控，强制振荡器停止振荡，这时⑤脚的电压会快速下降。当⑤脚电压低于7.8V时，内部电路因得不到供电而停止工作。等待很短一段时间后，内部的启动电路将会再次启动，振荡器会再次工作，即此时电源将工作在间歇振荡状态。
    （4）输出电压过压保护
    当12V输出端电压偏高时，稳压二极管ZD302被齐纳击穿；当24V输出端电压偏高时，稳压二极管ZD303会被齐纳击穿；当5V电压偏高时，稳压二极管ZD304会被齐纳击穿。这时，Q304导通，其。极变为低电平，使得流过IC101的①、②脚内的发光二极管的电流大幅增加，IC101的③、④脚内的光敏三极管饱和导通，IC100的⑦脚电压大幅下降，IC 100内部电路停止工作，以实现过压保护。
    5．开／待机控制
    Q106、Q300等元件组成开／待机控制电路，R307 、C307、R306等元件组成限流滤波电路。当CPU送来开机信号时，Q106导通，其c极变为低电平，P沟道场效应管Q300导通，＋12V电压经Q300的S、D极输出。
    6.DC-DC变换电路
    该电源的DC-DC变换电路采用矽力杰公司生产的双管同步整流芯片SY8172Y（IC301），其作用是将次级输出的未受控12V电压变换成＋5V。

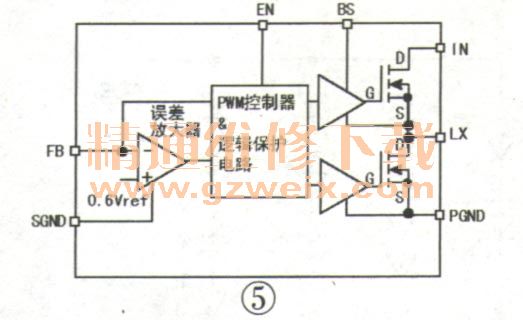

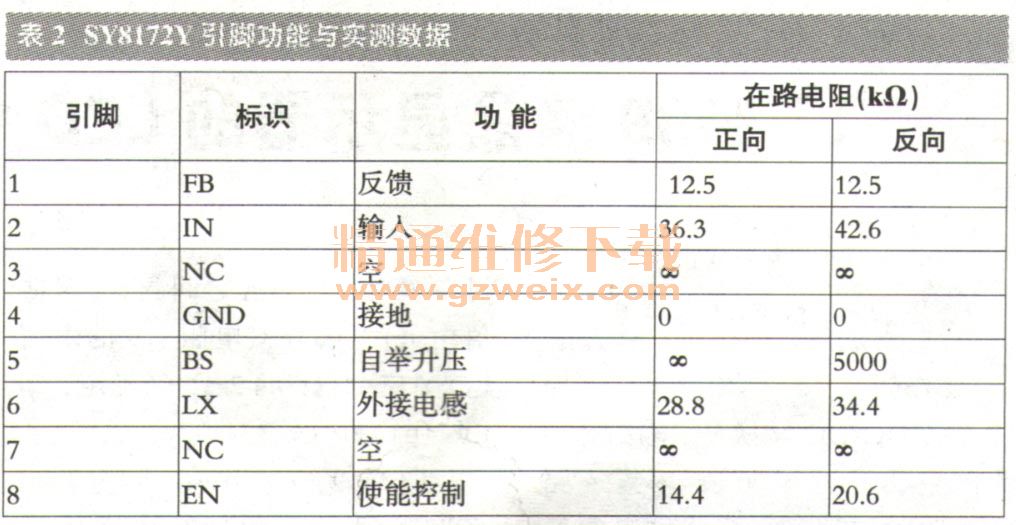

12V供电经C327、C328滤波后送到IC301的②脚，经IC301同步整流及”03、C321、C332滤波后，输出＋5V电压供给主板。SY8172Y的工作频率为700kHz，其内部电路如图5所示，引脚功能与实测数据见表2。

     二 常见故障检修
     故障现象1：＋5V电压无输出。

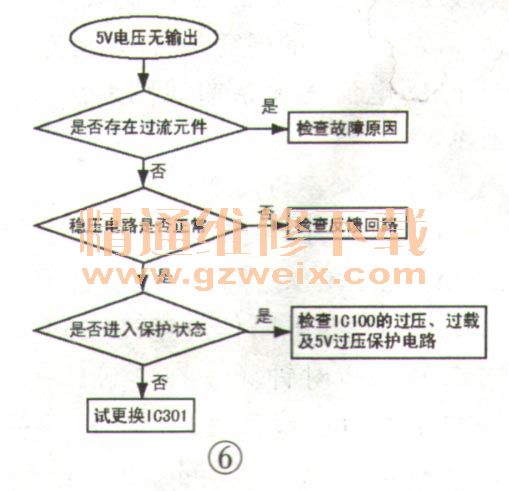

    分析检修：首先检查电源电路是否有过流现象，然后检查稳压反馈回路、过载与过压保护等电路，具体检修流程如图6所示。

    故障现象2:5V电压偏低。
    分析检修：先检查开关电源初、次级回路是否存在负载过重现象，然后检测或代换整流二极管D302

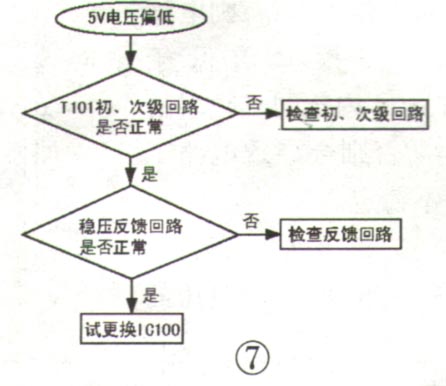

及滤波电容C310、C311，接下来检查稳压反馈回路，最后考虑更换IC100。该故障的具体检修流程如图7所示。

    故障现象3:5V电压偏高。

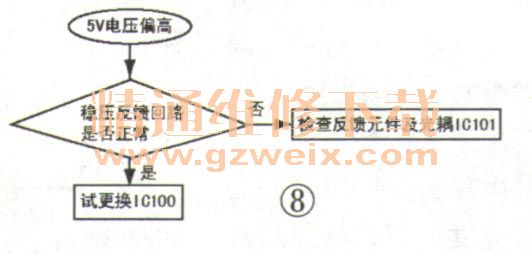

    分析检修：首先检查稳压反馈电路是否正常。实修时，可断开光耦IC101，在IC 101的③、④脚焊盘上并联一只10kΩ电阻来判断。如果反馈电路正常，则更换IC100。该故障的具体检修流程如8所示。

    故障现象4:12V、24V电、压无输出。

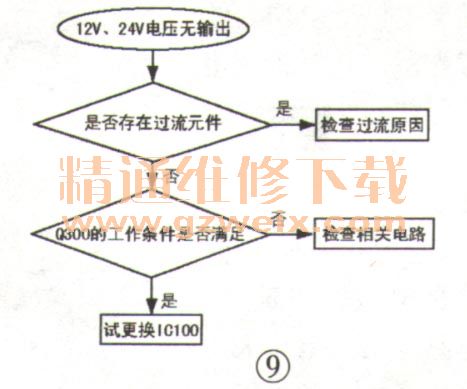

    分析检修：对于该故障，首先检查T101初次级回路是否正常，然后考虑切换管Q300的工作条件是否具备，最后考虑更换IC100。该故障的具体检修流程如图9所示。


    三  故障检修实例
    例：一台创维32E720彩电，开机几分钟后自动关机。
    分析检修：自动关机后，测得电源板无＋5V电压输出；断电后测量＋5V电压负载无短路现象，由此判断电源板有故障。
    该电源板的＋5V电压是由12V电压经DC-DC变换得到，参见图4。测得12V输出电压为0V， ＋24V输出电压约为15V，这说明开关电源已启动，检查开／待机控制电路未发现异常，但在试机中发现开机瞬间有12V电压输出，随后降为0V，是不是过压保护电路起控了呢？代换ZD301-ZD303无效，最后代换了Q304后故障排除。
