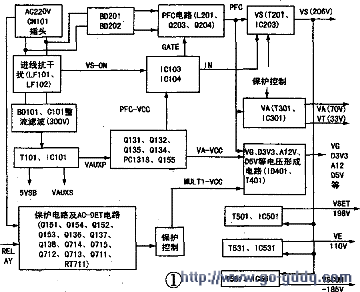

等离子彩电的电源电路承担了整个屏电路（扫描板、维持扫描板、逻辑处理板、地址驱动板）及主板工作的所有电路供电任务。长虹PT4209型等离子彩电采用三星V4等离子屏，其本机只有一块电源板，待机工作电源和主电源均包含在其中。其框图如图1所示。三星S42SD-VD06型等离子电源与此电源不同处在于电路上多了一个控制小板。其他均相同。

       1、待杌电源5VSB电压的形成.

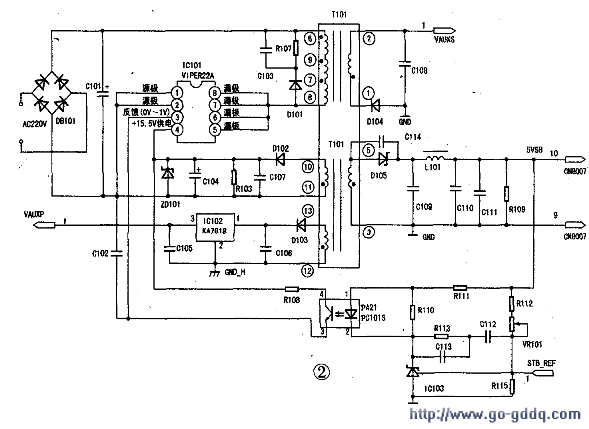

     （1）5VSB电压形成电路AC220V整流滤波后得到300V左右的直流电压，经T101的⑥-⑧绕组送入IC101（VIPER22A）的⑤～⑧脚（DRAIN），如图2所示。

　　300V电压在IC101内部分成两路：一路直接加在功率MoSFET管的漏极，另一路通过内部高压电流源对IC101的④脚的外接电容C104充电。当④脚电压上升到14.5V时。内部各功能电路开始正常工作，T101的初次级产生感应电压，电源工作后，④脚供电由⑩-11绕组感应电压经D102整流、C107滤波提供15.5V电压，电流源停止对④脚外接电容充电。T101次级⑤-③绕组感应电压经D105整流及C109、L101、C110、C111滤波后得到约5.2V的5VSB电压。供控制系统工作。

  　1）稳压电路
    5VsB电压一路经R112、VR101、R115分压取样后加到精密误差放大器IC103（KA431A）的取样输入端；另一路经R111及光耦PC101S（P421）接IC103的输出端。当5VSB电压升高时，IC103取样输入端电压升高，其放大输出端电压变低，PC101S内部光敏三极管等效电阻降低，流经IC101③脚电流增加，IC101内部MOSFET管的导通时间缩短，升高的5V电压下降，从而达到稳压的目的。若输出电压降低。稳压过程与上述相反。

　　由D104、C108整流滤波得到约14.4V的VAUXS电压，为IC290和VS部分的稳压电路供电。从12～13绕组感应出的脉冲经  D103、C106整流滤波及IC102（1（A7818）稳压后得到18V的VAUXP电压，接Q131、Q132的发射极（见图3）。并给IC202（KA7815）供电。此时，因Q131和Q132的基极电路二极管D131、D132截止，故Q131和Q132的集电极没有电压输出。同时。5VSB电压经R721、R720和R719分压后，使RELAY变为约3.5V左右的高电平。该电压使Q715饱和导通，Q714截止，这样即使Q155基极有工作电压，也因Q714截止而停止工作，同样也使PC131S内部的发光二极管截止，VAUXS电压无法送入后续电路，使后续电路没有供电而不工作，电源处于待机状态。
