5）VG等电压的稳压电路
3.3V电压经（R422、VK401）和R423分压后IC405（KA431）的控制输入脚。IC405的输出脚接在PC401S的②脚（内部发光二极管的负端）。同时，VG电压经R416加到PC401S的①脚（内部发光二极管的正端）。输出电压的高低变化，使PC401S内部的光敏三极管等效电阻改变，即改变IC401的④脚电压，从而实现输出电压的稳定。

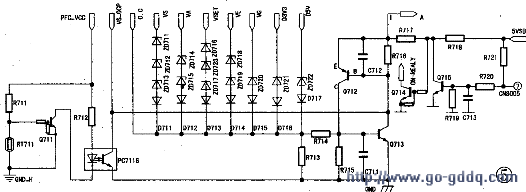

6）VG等电压的保护电路过压保护：VG过压保护检测元器件由ZD720、D715组成，D3V3过压保护检测元器件由ZD721、D716组成，D5V过压保护检测元器件由ZD721、D717组成。当其中一路电压过高时，经稳压二极管检测到的电压就升高，加到Q712的基极电压就升高。保护电路动作，关闭除5VSB电压外的输出，见图5。
过流保护：D3V3的过流保护电路主要由集成电路IC404（KA358）及外围元器件构成。MPC401为过流检测电阻。D405、C413整流滤波后的电压经R409、R410分压后，经R411加到1C404的③脚（运算放大器1的正端输入）。3.3V经R413加到IC404的②脚（运算放大器1的负端输入）。当某种原因造成D3V3过流时，MPC401上的压降增大，相对来说，D3V3电压就会降低，经R413后使②脚的电压变低，当②脚电压低于③脚电压时，IC404内的运算放大器1正翻。①脚输出高电平，经D406隔离、R424、R425、R426、D407分压后使O.C电压变高--即Q713的基极变为高电平，关闭除5VSB电压外的输出。
12VAMP过流保护主要由IC404的⑤～⑦脚及外部元器件实现。当过流时，⑥脚电压比⑤脚电压低，IC404内的运算放大器2正翻，①脚输出高电平，经D475隔离、K424、R425、R426、D407分压后使O.C电压变高--即Q713的基极变为高电平。关闭除5VSB电压外的输出。

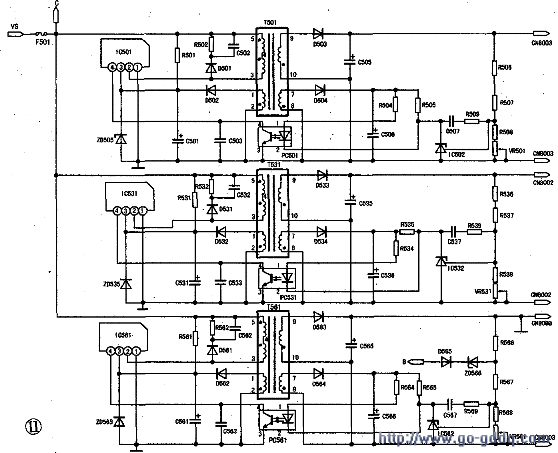

3、VE及VSCON、VSET电压形成电路
