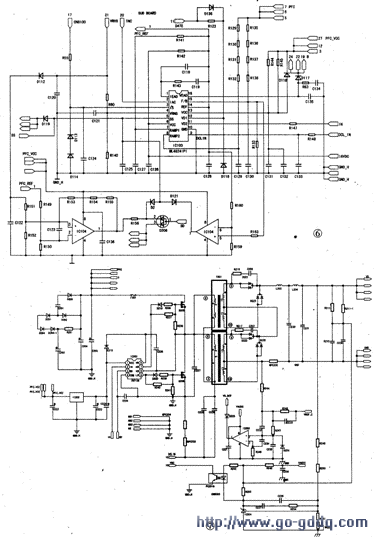

PFC校正：见图6，该集成电路内含PFC驱动输出及VS振荡PWM脉冲调制电路。当13脚加上工作电压后。内部基准电压源工作，14脚输出7.5V的基准电压，为振荡电路提供基准电压。⑦脚外接电阻和电容振荡，从12脚输出PFC驱动信号，经R123、Q201、Q202射随后加到Q203（20N60C3）、Q204（20N60C3）的栅极，激励两只MOSFET功率管进入开关工作状态。从DB201、DB202输出100Hz的脉动直流电压经L201的⑦～④初级绕组，经Q203、Q204、过流检测电阻MPC201、NPC202回到DB201、DB202的负输出端。在L201上形成感应电动势，此时⑦正④负。当Q203、Q204截止后，由于电感两边的电流不能突变，L201的⑦脚电动势低，④脚高。电流经L201的③-①绕组、D208和D291、D292、C205、C204整流滤波，叠加上DB201、DB202整流后的电压后，输出约384V的直流电，为后续开关电源供电。

　　PFC电路的核心部分是一个相位乘法器。未经PFC校正的100Hz脉动电压一路经（R220、R221、R150）和R140分压后送入到IC103的④脚，另一路经R222、R223输入到IC103的②脚。校正后的PFC电压经（R135、R136、R137、R138）分流取样后送入ML4824IP1的15脚。这三路电压进行相位比较，从12脚输出驱动信号控制Q203、Q204。通过MOSFET管的通断来调整L201的储能时间，使电压输入与电流输入同频同相，达到提高功率因数的目的。本机的功率因数高达96％。③脚是零电流检测端，当脉冲VDC在零点附近或后续电路造成过流时，关闭PFC脉冲输出，避免Q203、Q204过流损坏。经PFC电路校正后，能有效的减少谐波对交流电网的污染，提高有用功率，减小无功功率消耗。

   1）PFC保护电路
   交流输入过低保护：图6中的IC104组成了低压保护电路。当AC220V输入过低时。经BD201、BD202整流输出的脉动直流电变低。经R220、R221、D112、C122整流滤波后形成的直流电压VRHS就偏低。该检测电压经R151、R152分压后加到IC104（KA358）的③脚。

　　此时，IC103的14脚输出的参考电压PFC-REF经R149、R150分压后加到IC104的②脚。当电压过低时，即③脚电压低于②脚时，运放输出翻转，①脚输出低电平，一路经R156、D255隔离后使IC103的⑤脚--VS软启动电压降低，VS电路停止工作。另一路经D206使SD变为低电平（接IC203③脚），使IC203停止输出（见图7）。

　　PFC输出过低保护：PFC电压经R135～R138分压后分成两路，一路送到IC103的15脚，另一路经R163限流后送人IC104的⑤脚。经IC103处理后的⑦脚输出的参考电压PFC-REF经R160、R159分压后加到IC104的⑥脚。当某种原因使PFC输出电压降低时，ICl04的⑤脚电压降低，当⑤脚电压低于⑥脚时，运放2的输出翻转，IC104的⑦脚输出低电平，经D121隔离后使IC103的⑤脚变为低电平，IC103关闭VS的PWM信号输出。

　　VS电压形成电路：IC103引脚中，与PWM相关的引脚有⑤、⑥、⑧、⑨、⑧脚等。发出开机指令后，5VSB电压送入逻辑板。逻辑板上所需的5V和3.3V正常建立，逻辑板上的控制系统开始工作，逻辑板输出3.2V（高电平）反馈信号VS-ON到电源上。此时，由于Q207（PNP）的基极电压比发射极高，Q207截止，其集电极无电压输出，PC202S不工作，PC202S④脚接IC103⑤脚支路停止工作。对IC103工作不影响。IC103的⑤脚电压因内电路对C125充电而逐渐上升（软启动）。当达8V时，内部的PWM振荡电路开始启动工作，11脚输出PWM（脉宽调制）信号（标识为IN），经R147、CN8100的①脚加到IC203（IR2109）的②脚，作为IR2109的内部逻辑驱动信号，如图7所示。

　　IC203⑤脚输出低驱动信号送到Q206（2SK3522）的栅极，从⑦脚输出高驱动信号到Q205（2SK3522）的栅极，使两只MOSFET管轮流通断，在T201的⑥-②绕组形成交变的脉动电流，次级绕组按比例感应电压经D221、D225、D222、D226组成的桥式整流电路后得到隔离后的脉动直流电。再经L203、C230、L204、C231滤波后得到约206V可调的VS电压。
