2)保护电路
浪涌电压抑制保护:在IC101内的MOSFET管截止瞬间。
使T101的⑧脚瞬间产生的浪涌尖峰脉冲经D101、R107、C103向300V电源泄放,以免击穿IC101内的MOSFET管。
过压保护:当电压异常升高或稳压环路失控时,即D102、C107整流滤波后的电压升高。当IC101的④脚电压超过42V时,IC101内部的电压比较器翻转,内部的振荡电路停止振荡,无电压输出。
过流保护:电源的过流保护电路以及过流取样电路均集成在IC101的内部。若流经IC101功率MOSFET管的电流增大时,内部比较器动作,开关电源无输出。
过热保护:当IC101的内部温度达到140℃时,内部过热保护电路动作,开关电源无输出。

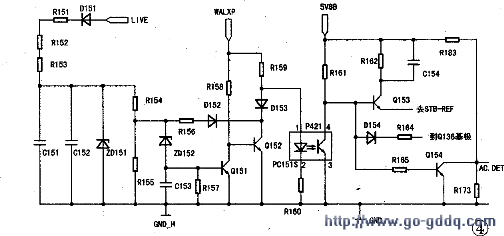

AC电压输入过低保挣电路:如图4所示,AC220V先经D151整流,再由R151~R155降压后,一路经R156、D152接Q152集电极,另一路经稳压管ZDl52稳压后接Q151基极。
R151、R152、R153、R154、R155和ZD152组成了对AC供电输入的下限值检测电路。当AC220V输入正常时,Q151导通,q152截止,光耦PC151S(P421)的①脚为高电平,内部发光二极管发光,通过PC151S隔离后使Q153、Q154截止,AC.DET处为高电平。同时STB-REF处不受(IC103误差检测脚)此电路影响。整个电源工作正常。当AC220V输入电压低于要求值时,Q151截止,Q152导通,PC151S内的发光二极管不发光。
Q153导通,5VSB电压通过Q153送入ICI03误差取样端,使5VSB电压下降。同时,Q154导通,使AC.DET电压为低电平断开后续电路的供电,使后续电路停止工作。
桥堆工作过热保护:当某种原因使桥堆DB201、DB202异常发热时,热敏电阻RT711的阻值变大,经R711、RT711分压后的电压上升,如图5所示,Q711导通,PC711S的②脚变为低电平,经PC711S隔离后,使Q712的基极变为低电平,Q712和Q713组成的模拟可控硅导通,Q712的发射极电压变低,Q714的基极变为低电平,Q714截止。使PFC-VCC、VA-VCC等无输出,关闭除5VSB电压以外的输出。
