2、VS、VA电压和逻辑板所需D3V3电压形成

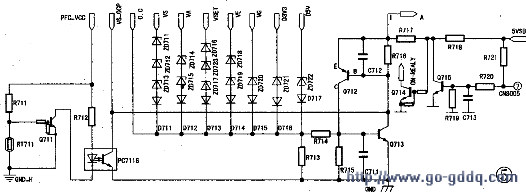

（1）电源的二次启动过程当开机指令发出后，插座CN8007的⑦脚--RELAY变为低电平（控制系统输出），Q715截止，Q715的集电极变为高电平（5VSB），Q714饱和导通（ON-REALY处为低电平），使Q155导通（基极接AC-DET高电平，见图3），PCI31S（P421）内部二极管发光，通过PC131S隔离后使Q131和Q132的基极二极管D131、D132导通。VAUXP电压经Q131集电极输出17.4V（图纸标为REFER。实为PFC-VCC电压，VAUXP电压为5VSB电源次级端另一绕组整流产生），供后续电路工作。
PFC-VCC电压一路通过CN8100的12脚输入到副板上，给IC103（ML4824IP1）和IC104（KA358）供电（见图5），并且通过IC202（KA7815）稳压成15V电压给IC203（IR2109）供电（见图7）。另一路PFC-VCC经R201给继电器RL201S供电，继电器吸合，AC220V经RL201S的常开触点、RT201S送人BD201、BD202组成的两组桥式整流电路作PFC校正处理。
q132集电极输出17.75V的VA-VCC电压和MULTI-VCC电压。VA-VCC通过R316，限流后送到VA形成电路的开关电源膜块IC301（1M0880）的③脚，使IC301得电工作（见图8）。MULTI-VCC经过R402限流后。送到VG形成电路的开关电源膜块IC401（1M0880）的③脚，使IC401得电工作。

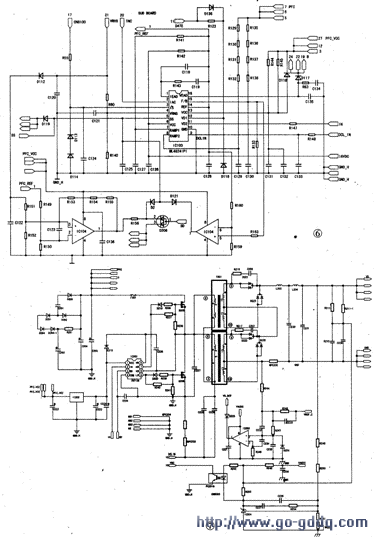

（2）PFC驱动和VS电压形成本机采用IC103（ML4824IP1）及外围电路来实现此功能（见图6）。ML48241P1是飞兆公司出品的电流型升压式功率因素校正（PFC）／脉宽调制（PWM）控制组合集成电路，只需要一个时钟（其引脚功能见表1）。就能控制两级（PFC和PWM）电路，并且具有多重保护功能。
| 表1 ML4824IP1引脚功能 | |
| 引脚 | 功能 |
| 1 | IEAO PFC电流误差放大器输出(接时间常数滤波) |
| 2 | IAC,PFC增益控制参考输入,在全桥整流的100Hz电压上取样 |
| 3 | ISENSE,PFC电流检测输入 |
| 4 | VRMS,PFC线性补偿输入 |
| 5 | SS,PWM软启动控制输入 |
| 6 | VDC,反馈输入电压,控制PWM脉冲,本机用于VS部分电路稳压 |
| 7 | RAMP1振荡定时外接电阻电容,外接C127,R141决定内部振荡频率 |
| 8 | RAMP2,PFC输出检测(过流保护) |
| 9 | DCLIMIT,PWM脉冲检测 |
| 10 | GND,地 |
| 11 | PWMOUT(图标为VD2)PWM输出,为IC203提供驱动信号 |
| 12 | PFCOUT(图标为VD1)PFC驱动信号输出 |
| 13 | VCC,供电 |
| 14 | VREF,7.5V参考电压输出 |
| 15 | VFB,PFC检测电压输入(用于控制PFC输出电压) |
| 16 | VEAP,PFC电压误差放大器输出,接时间常数滤波 |
