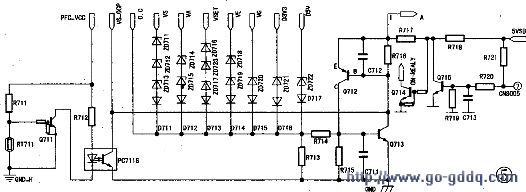

4）VA保护电路过压保护：当VA电压超高时，经稳压二极管检测到的电压就升高，加到Q713的基极电压就升高，保护电路动作，关闭除5VSB电压外的输出（见图5）。

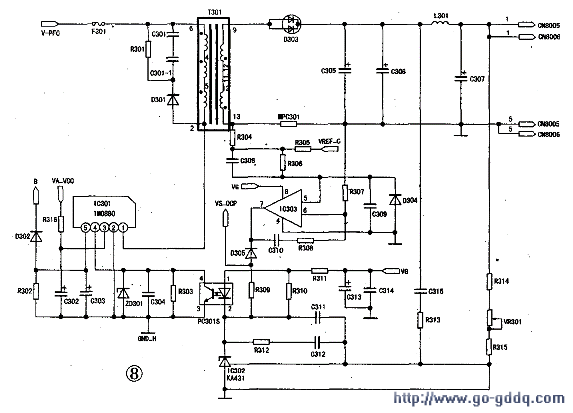

VA过流保护：当某种原因造成VA过流时（见图8），MPC301的压降增大，相对来说，T301的13脚的负压变高，经R304、R305后使⑤脚变成负电压，IC303内部的运算放大器2输出翻转，⑦脚变成低电平，经D305隔离后使VS-OCP，即Q712的基极变为低电平，关闭除5VSB电压外的输出。
VA过热保护：当IC301的内部温度超过140℃时，温度保护电路工作，逻辑电路翻转，IC301内部的场效应管截止，VA电压无输出。

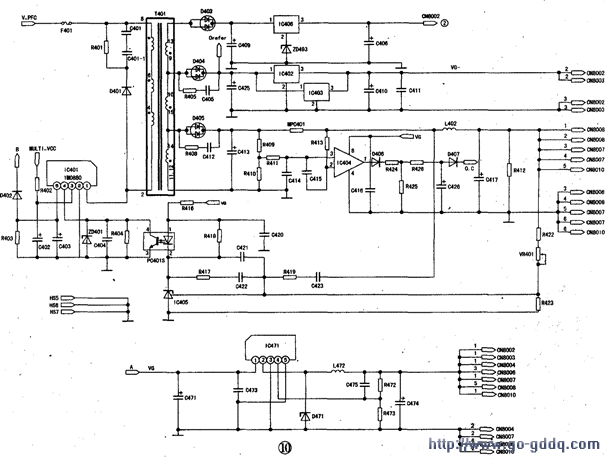

VG、D3v3等低电压的形成：PFC输出的380V电压经F401、T401的初级绕组加到IC401（1M0880）的①脚。如图10所示。此时MULTI-VCC经R402、C402滤波后加到IC401的③脚，经IC401内部的软启动电路对C403充电，使内部电路进入工作状态。T401的初次级均产生相应的感应电压。一路经D404整流，C425滤波后得到约17v的电压，经IC402、IC403、C410、C411稳压滤波后得到约15V的VG电压。该电压除了送到插座CN8002的②脚外。一路送到IC471（2576T-ADJ）转换成5V，作为屏上各电路板的信号处理等低压供电。另一路经L462、Q461（FQP50N06）转换成12V，给主板上的伴音功放等供电。
VG电压经C471、C473滤波后，送到1C471的④脚，当⑤脚的控制电压为低电平时，内部的OSC振荡电路工作，从②脚输出开关脉冲信号。经L472储能，C474滤波后，得到5.2V的D5V电压，送到CN8002的①脚和CN8003的①脚等插座引脚，为各板的数字处理提供5V电压。
T401的次级的另一路经D403、C402整流滤波后。为三端稳压块IC406提供供电电压，经IC406、ZD493稳压成20V电压（如是三星42英寸S42AX-YD01高清屏，此处输出电压是22V），送到插座CN8002的②脚，和IC461（KA3843B）的⑦脚，为IC461供电。
当电压送到IC461后。IC内部的OSC电路起振，产生的方波脉冲驱动信号从⑥脚输出，经R469送到Q461的栅极，使Q461工作在开关状态，输出电压经L463储能、C462滤波、D461续流后得到12V电压，一路经L465滤波后为音电路供电；另一路经L466、C466滤波后为主板模拟信号部分供电。
T401的次级第三路经D405、C413、MPC401、L402、C417整流滤波限流后，得到D3V3电压信号。为屏逻辑板、主板等供电。
