像硬短路一样的短路事件比较容易保护，例如，受驱动器限制的负载电流。在这种情况下，功耗不是I2R的结果，而是驱动器上的电压降与相应的限流的结果。这是一个高功耗事件，大部分功耗发生在智能开关上而不是线束上。因此，开关的温度迅速升高，激活过热关断功能，从而保护相关的线束。

车身模块中的大多数负载是灯泡。灯泡有一个很难处理的特性：涌流，我们了解并喜欢这个特性。涌流要求强迫固态开关的限流值远远高于稳定状态开关操作所需的限流值。我所说的一切都是为了说明：当没有发生严重的硬短路事件时，这些高涌流的元器件准许异常高的稳态电流在线束内流动，这就是固态开关保护自我而不保护所在系统的情况。这时，电流强度还不足以激活开关限流功能，但是足以烧毁线束或电路板。

在图5的示例中有一个点，智能开关 (VN5010)将继续前行，而电线将开始自毁（红线在蓝色虚线上方）。如果这种情况是真实的，甚至连电路板都可能会自毁。现在考虑到涌流要求很可能更加严格，我们开始意识到有必要开发一个能够仿真熔断器特性的保护算法。

在用一个“大熔断器”保护多个上桥臂驱动负载的应用中，有些问题需要考虑。在这些应用中，“大熔断器”的电流处理功能可能高于任何一条被保护的线束。因此，当一条电线上出现“软短路”时，如果上桥臂驱动器十分强健，能够处理更高的短路电流和熔断保护功能，那么线束或电路板可能会自毁。

图6：当智能开关只能自我保护时的后果

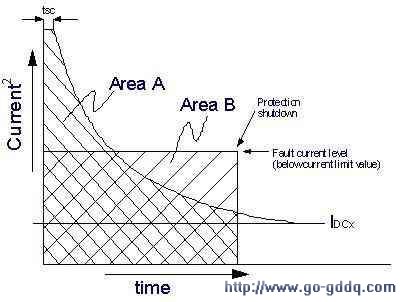

该解决方案是实现一个能够仿真熔断器的I2-t特性的智能电路保护算法。这个概念可转化为“曲线下面积”。在下图(图 7)中，曲线下面积(A区)是保护算法的I2-t界限内。B区所示是在一段时间内的恒定超负载条件，其中，超负载电流小于智能开关的限流值。在这个图中，当限流值超过曲线时，智能开关不会被闭锁。当B区突破A区时，器件闭锁。这个原则适用于超负载在开关激活后存在很长时间的状况。

图7：超负载与功率限制区比较

可能存在一种特殊的瞬间过流状况：瞬间过流超出曲线与A区交接的界限，但是“曲线下面积”不足以产生错误开关条件。在下图中(图8)，这个错误是很严重的，但是因为时长太短，不足以产生错误开关条件。

图8：瞬间错误不会产生错误关断状况

这种保护算法准许出色多个涌流，同时不会强制系统处理比正常高出很多的稳态电流。因此，这种算法提供一个强健的保护功能，既可以保护开关本身，又可以保护被开关驱动的线束。再加上其它的安全机制，如内置的看门狗和激活功能，这个已经很安全的解决方案将会变得更加安全。

利用一个升降序计数器，可以在芯片上实现这个算法，控制该升降序计数器的是流经开关的电流的平方(图 9)。

图9： i-t 限制控制环路

计数器的方向由参考电流确定。当检测电流高于参考电流阈值时，计数器升序计数，速率与检测电流和参考电流的差的平方成正比。当检测电流低于参考电流阈值时，计数器以固定值降序计数。固定降序计数值的设定目的是更好地估算熔断器的散热性。

这个阈值涌流要比电线的电流处理能力略低（如图5所示，小于14A DC)。计数器一旦达到某一个预设值后，输出就会被立即关断。因为这种算法是利用熔断器型的特性保护电线，所以直到微控制器重新初始化，将输出重新导通之前，驱动器始终保持关断状态。

图10：采用保护算法的外推i2-t曲线与电线和熔断器比较

实现这种保护方法的智能开关系列产品的应用，可降低给定车身电子模块的线束成本，限制熔断器的数量，同时提高可靠性和安全性。

当一次短路输出最终烧毁了她的BCM时，车厢内充满了刺鼻的烧焦味，如图6电路板所示
