涉及车辆：2014年款（KL）吉普自由光。
    故障通报：上述部分车辆中的风挡玻璃雨刮器系统可能会产生静电聚积的问题。雨刮器系统中的静电放电（ESD）可能会因此而反馈到车身控制单元（BCM）的内部电子元件，从而造成BCM故障。发生故障的BCM可能会导致风挡玻璃雨刮器在毫无征兆的情况下停止工作。要在所有相关车辆的风挡玻璃雨刮器连杆模块上安装挡风玻璃雨刮器连杆接地带。对于出现诊断故障码B2349的车辆，必须更换其车身控制单元。
    1．检查雨刮器系统
    将点火开关置于“RUN（运行）”位置，将前雨刮器转至“LOW
  （低速）”位置。如果雨刮器以低速运行，则安装接地带。如果雨刮器未低速运行，则使用wiTECH故障诊断仪诊断。
    将wiTECH VCI Pod连接至车辆诊断接口；打开wiTECH诊断应用程序。首先从“Select Tool（选择工具）”屏幕上选中当前正在使用的wiPOD设备的“row/tool（行／工具）”，然后选择屏幕右下方的“Next（下一步）”，输入“User id（用户id）”和“Password（密码）”，然后选择屏幕底部的“Finish（完成）”。在“Vehicle View（查看车辆）”屏幕上，单击“BCM”图标，使用wiTECH检查是否有当前故障码。如果存在B2349故障码，则必须更换BCM，并安装接地带。如果不存在B2349故障码，则参考DealerCONNECT/TechCONNECT中发布的常规诊断，并根据常规保修指南按需维修，接着继续安装接地带。

    2．安装接地带
    先断开蓄电池负极电缆，并对其绝缘。如果配备智能蓄电池传感器（IBS），在断开蓄电池负极电缆前，先断开智能蓄电池传感器接插件。然后拆下左、右翼子板至前围的泡棉，方法是拉起翼子板至前围泡棉的一端，直到前围板接头处，然后将翼子板至前围的泡棉从翼子板上拉出
  （图1）。如不配备，则将驾驶员侧雨刮器盖向上拉，从而拆下雨刮器盖。

      （1）使用以下步骤从雨刮器枢轴上拆下2个前雨刮器臂。
    ①首先，小心地将塑料螺母盖从雨刮器臂的枢轴端撬出来（图2）。

    ②拆下将雨刮器臂固定到雨刮器枢轴上的螺母。
    ③将前雨刮器臂上提到中央上方位置，从而将雨刮器刮片固定在离开玻璃的位置，并释放雨刮器臂与枢轴连接处的弹簧张紧力。
    ④最后轻摇前雨刮器枢轴端，将其从枢轴中脱开，然后拆下雨刮器臂。
      （2）使用以下步骤拆下前围板。
    ①首先，拆下将前围板固定到前围通道延长板的6个按钉（图3）。

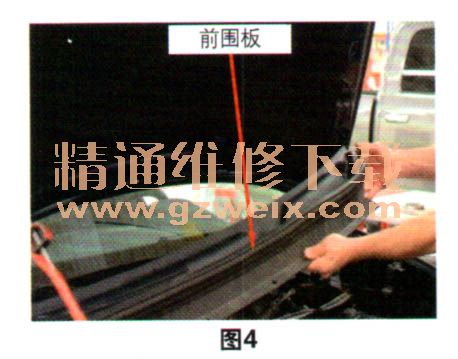

    ②从驾驶员侧拉起前围板，然后将前围板背面的凸舌，全部从下挡风玻璃槽中放开（图4）。

    ③然后从车上拆下前围板盖。
      （3）使用以下步骤安装挡风玻璃与雨刮器连杆接地带。

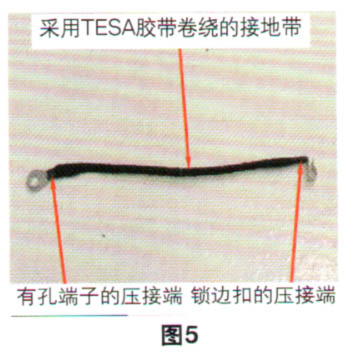

    ①使用Tesa胶带卷绕从有孔端子的压接端到锁边扣压接端的区域（图5）。

    ②使用附带的螺栓将接地带的孔眼固定到中心支撑件，并拧紧至5.5 N·m。确保导线和接地带孔眼的朝向如图6所示，且在拧紧螺栓时，确保孔眼的位置，并不会发生转动。

    ③将锁边扣安装到雨刮器支架右侧边缘，雨刮器支架安装螺栓与锁边扣之间的距离应为45 mm。
    ④执行之前的拆卸步骤，安装复原，向客户交付车辆。

    3．对于存在B2349故障码的车辆，更换BCM

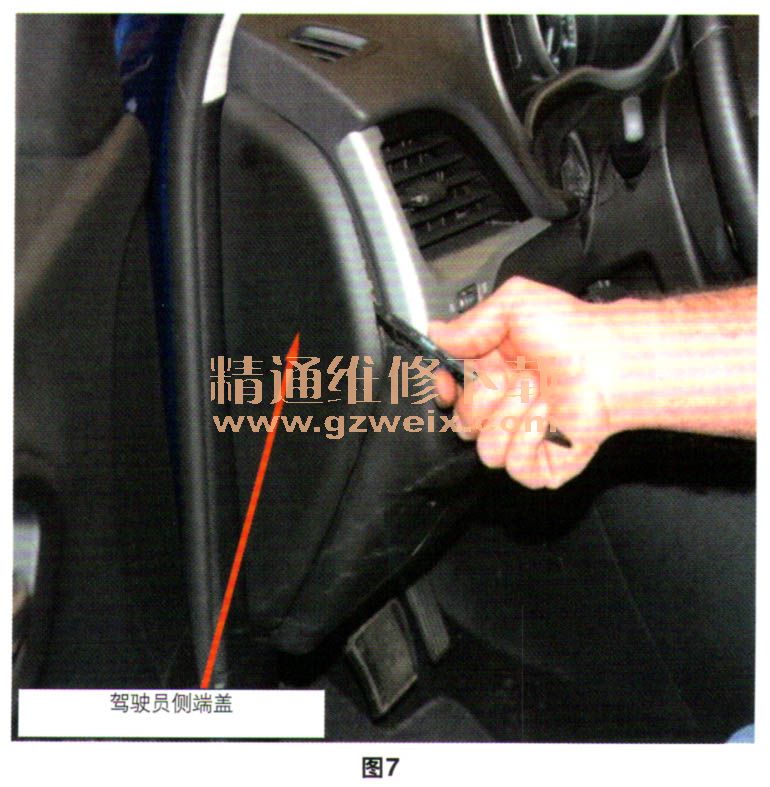

    断开蓄电池负极电缆，并对其绝缘。如果配备智能蓄电池传感器（IBS），在断开蓄电池负极电缆前，先断开智能蓄电池传感器接插件。使用饰板拆下驾驶员侧端盖、左下侧的A柱延长饰板和左侧门槛防擦板（图7、图8）。

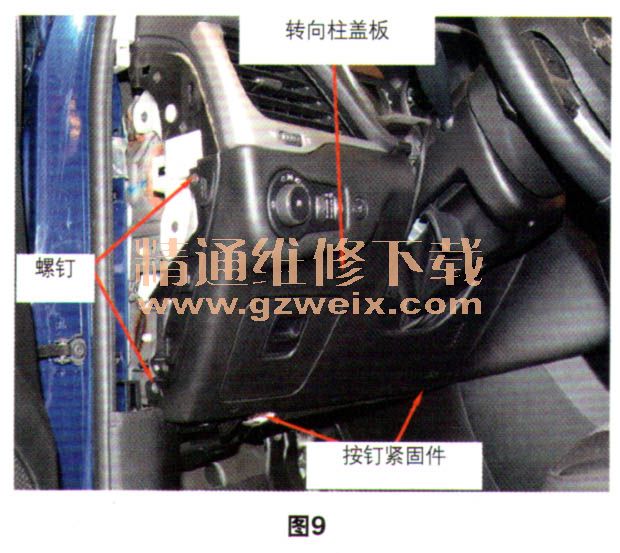

   从仪表板上拆下转向柱盖板。断开电气接插件，并从车上拆下盖板（图9）。

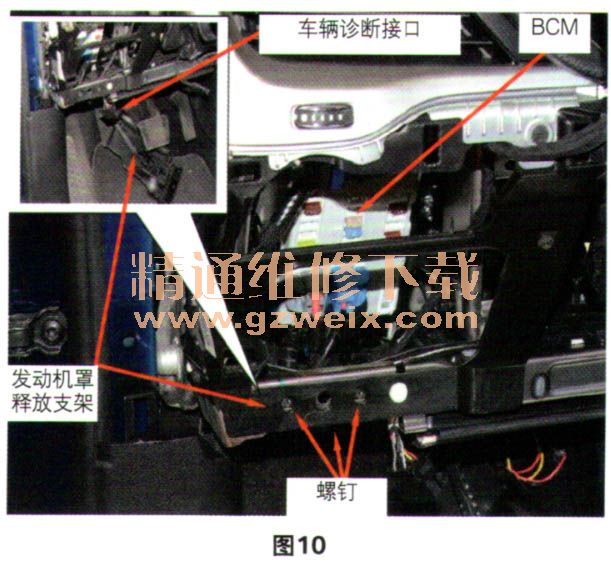

    拆下将BCM固定到仪表板的2个螺栓，断开车辆诊断接口。从BCM的前向面板上断开电气接插件，并从仪表板上拆下BCM（图10、图11）。



    将电气接插件连接到新BCM的前向面板，并将新BCM放置到仪表板上。将线束接插件连接至BCM壳体后向面板上的接插件插座。按照拆卸时的步骤安装更新部件。如果配备智能蓄电池传感器（IBS），在连接蓄电池负极电缆前，先连接智能蓄电池传感器接插件，最后连接蓄电池负极缆线。
