随着汽车电控技术的不断发展，汽车电子设备数量大大增加，工作频率逐渐提高，功率逐渐增大，使得汽车工作环境中充斥着电磁波，导致电磁干扰问题日益突出，轻则影响电子设备的正常工作，重则损坏相应的电器元件。因此，汽车电子设备的电磁兼容性能越来越受重视，目前迫切要求能广泛应用针对汽车子设备的电磁改进技术。

电磁干扰 的来源

汽车电子设备工作在行驶环境不断变化的汽车上，环境中电磁能量构成的复杂性和多变性，意味着系统所受到的电磁干扰来源比较广泛。按照电磁干扰的来源分类，可分为车外电磁干扰、车体静电干扰和车内电磁干扰。

车外电磁干扰

车外电磁干扰是汽车行驶中经历各种外部电磁环境时所受的干扰。这类干扰存在于特定的空间或是特定的时间。如高压输电线、高压变电站和大功率无线电发射站的电磁干扰，以及雷电、太阳黑子辐射电磁干扰，等等。环境中其它临近的电子设备工作时也会产生干扰，例如行驶中相距较近的汽车。

车体静电干扰

车体静电干扰与汽车和外部环境都有关。由于汽车行驶时车体与空气高速摩擦，在车体上形成不均匀分布的静电。静电放电会在车体上形成干扰电流，同时产生高频辐射，对汽车电子设备形成电磁干扰。

车内电磁干扰

车内电磁干扰是汽车电子设备工作时内部的相互干扰，包括电子元器件产生的电子噪声，电机运行中换向电刷产生的电磁干扰以及各种开关工作时的放电干扰，最严重的是汽车点火系统产生的高频辐射，其干扰能量最大。

电磁干扰的途径及原理

电磁干扰按干扰途径分类，主要分为传导干扰、感应干扰和辐射干扰，对应的干扰原理如下。

传导干扰

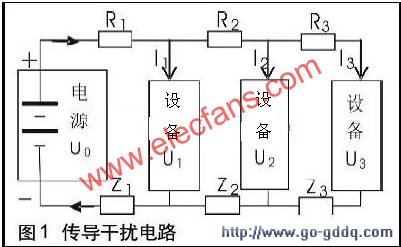

传导干扰主要通过电路的共用导体传播，典型的结构是共电源线和共地线，图1是典型传导干扰电路示意图。R为电源线上电阻，Z为地线上电阻，U为支路电压，I为支路电流。



由于各设备工作电压为


因此任意一个设备电流变化都会导致其它设备电压变化，产生干扰。要降低设备间的相互影响，需要减小R、Z和I值。

感应干扰

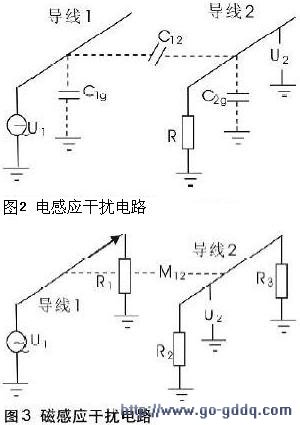

感应干扰分为电感应干扰和磁感应干扰两种，其基本电路图如图2和图3。U1为导线1的电压，I1为导线1上电流，U2为导线2上的干扰电压，C12为两导线间的电容，C1g和C2g为导线1、导线2与地的电容，M12为两回路间互感，R为各电路的电阻。
