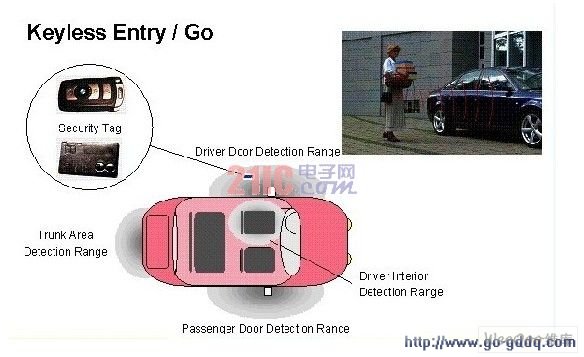

我们一起看一下这一技术到底是如何实现的。如图二所示，无钥匙系统共需要检测判断三种区域：灰色的车外区域，淡粉色的车内区域以及灰白色的主驾位置。其中灰色的阴影区包括三部分，分别表示主驾，副驾，后备箱的车门控制的有效区域，当车主带着钥匙进入这一位置时，车子跟钥匙间就可以建立起有效通讯，通过低频信号的场强检测，车子可以判断出钥匙的相应位置，由此决定打开对应的车门。淡粉色的车内区域是整个PKE系统设计的难点，要精确的判断钥匙是否在车内，来决定车门状态以及发动机是否可以启动。在一些高端车型的设计中还会检测灰白色的主驾区域，钥匙是否有效，主驾位置是否有人，避免诸如儿童误操作导致的引擎启动；另外还可能包括后备箱内区域的检测，为防止钥匙被误锁入后备箱。
综上所述，我们可以发现在无钥匙系统中，区域检测是一个非常重要且区别于以往各种汽车安防产品的技术，因而区域检测的精度就成为衡量一个无钥匙系统好坏的重要参数。目前市场上主要有两种相应技术，其一是通过调节低频信号灵敏度强弱进而根据通讯是否稳定进行模糊判断，其精度有限但实现方便；其二是基于接收低频信号的强度检测来判断，即RSSI（Received Signal Strength InDICation），根据低频信号的大小来计算钥匙与车内低频天线的相对距离，通过多根低频天线交叉覆盖范围，精确定位钥匙的具体位置。NXP的产品全部采用第二种技术。为达到理想的性能参数，NXP提供了最小2.5 mV的三维低频接受前端的信号灵敏度，而典型的灵敏度值可以达到1mV。不同于其他解决方案的逐次逼近式（SuCCessive Approximation） ADC，NXP采用12位的Sigma-Delta （Σ-Δ） ADC，通过多点采样平均来消除噪声干扰，目前已经实现的最好的车内车外检测精度高达2cm。目前，车厂通常要求的车内车外检测精度为5～10cm。
