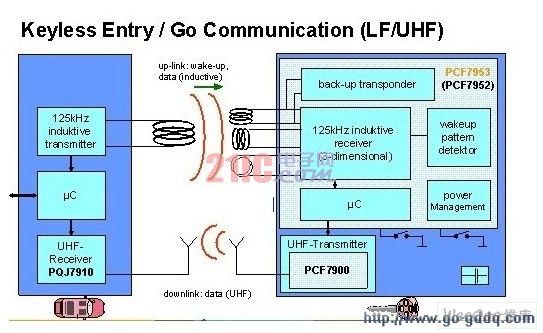

钥匙端的具体框图如图四所示，主芯片是NXP的PCF7952或PCF7953，射频发射芯片采用NXP的PCF7900，相应的在车子端的射频接收芯片是NXP的PQJ7910。PCF7952/53具有低频模拟前端（LF Front End），用来连接外围3D天线。在无钥匙系统中，钥匙端需要外置3D低频天线，可以接收检测外部空间的3D能量场强，分别为X，Y，Z轴，通过叠加3个方向上的能量，可以保证钥匙在任何角度都能检测到同样的场强。其中的一轴天线还被复用为IMMO的功能，实现无电模式下的引擎启动。通过上行和下行链路，钥匙跟汽车可以建立起双向通讯，进行复杂的身份认证。最新的一代认证技术称为交互认证技术（Mutual-AuthentICation），不仅仅需要汽车来认证钥匙，同时也需要钥匙来判断车子是否合法，任何错误都会导致整个通讯结束，以此来保证系统的安全性。通讯距离是由低频上行链路125KHz决定，通常的PKE系统工作有效距离为2.5m左右，而实际有效开关门距离为1.5m～2m。除了车内外检测精度以外，钥匙端的功耗也是衡量一个无钥匙系统好坏的重要指标，PCF7952自带的电源管理模块可以最大程度的降低整个系统功耗，一套成熟的无钥匙系统方案，钥匙端在一颗2032的3V锂电池供电的情况下，电池寿命可以长达三年。
图4：钥匙端的模块框图
在无钥匙系统之后，汽车安全与防盗产品将会走向何方？NXP已经给出了确切的答案：Keylink，即下一代的汽车钥匙。它最大的突破在于，把车钥匙跟外围的智能终端联系起来，使钥匙可以跟诸如手机，PDA等设备实现近距离的无线连接，借助于手机等智能终端的显示功能和强大的处理能力，一个无比广阔的应用空间摆在了我们面前：
随时查询车辆状态，门窗状态，油箱油量，车内温度…手机屏幕上的显示应有尽有。
寻找汽车，通过钥匙跟手机的配合，手机的GPS导航帮你轻松找到停车地点。
轻松制定出行路线，在电脑前将选定的出行路线存入钥匙。进入汽车时，车载导航仪将自动导入出行信息。
车辆维护，车辆的出厂记录，维修记录，全部都存在钥匙中，便于维护。
类似以上的应用还有很多很多，下面这则新闻则是Keylink的又一新应用，可以让我们更近距离地了解这一技术，也以此作为本文的结束：
2008年10月22日——宝马（BMW）技术研发部与恩智浦半导体（NXP SEMIconductors，由飞利浦创建的独立半导体公司）推出全球第一款多功能车钥匙原型。这款产品原型具备非接触支付功能，个人进入控制以及先进的公共交通电子车票功能，以实现更强的移动性体验。配备了恩智浦的SmartMX安全芯片，这款产品原型首次实现了通过车钥匙让驾驶者进行快速、安全和便捷的电子支付，为未来的消费者开创了激动人心的全新应用环境 。
