3．TPMS系统软件设计思路

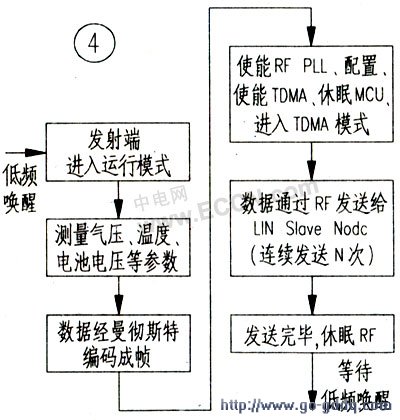

在设计一个运行稳定、功效高的TPMS系统时需要考虑的第一个因素就是软件。因为车轮模块通常是用微控制器来执行命令的。所以应采用一种智能化算法实现预期的功效。其次，使用低频功能是控制TPMS的非常有效的方法。在使用低频接口时，感应模块可以始终处于电源关闭模式，只有在收到唤醒信号后，传感器才会进行测量和数据传输。除了降低功耗以外，低频接口还具备没计灵活性和其他一些优势。例如，低频通讯可使系统通过低频接口向微控制器发送特定命令。以对轮胎进行重新校准和定位。在此以MLX90603带有LF(Low Frequency)接口为例的发送模块软件设计方案作一说明。MLX90603带有LF(LowFrequeney)接口。因此可以在大部分时间内将发射端处于休眠模式，需要时通过低频信号将其唤醒,进而进行测量并通过TH720x发射芯片将测量得到的数据发送给相应的LIN从节点。图4是发射端的部分流程图。
