开机静音电路

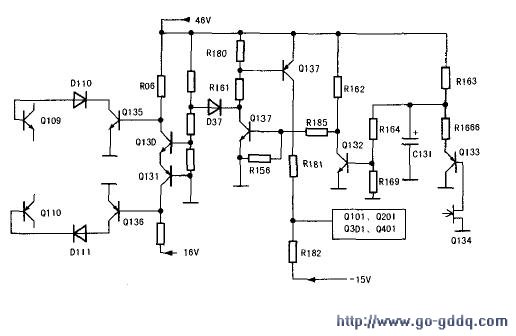

该部分电路图见下图。在功放+B端和REMOTE端接上电源时，DC—DC逆变电路从建立电源到功放前置、末级放大电路正常工作需要2~3秒时间，如果不设置静音电路，会对喇叭产生冲击。
在DC-DC逆变电路建立电源期间，T1次级的电压快速上升，经D27整流输出的负压经R167、R25分压后，使Q134导通，Q134控制Q133也导通，快速上升的+46v电压经R163、R166分压后对C131充电，Q132截止。+46v电压为Ov，送入末级放大电路输入静音控制管Q101、Q201、Q301、Q401的栅极满足VGS=0V，使其均导通，短路前组置音效处理电路输入的信号到电源地。Q138导通后，D37也导通，使q13O、q131截止，ql35、q136导通。
ql35、Q136导通后，使功放推动管Q109、ql10截止，保护功率放大管ql11、q112。
随着T1初级电压的建立，当D27输出的负压使q134的VGS电压上升，达到Q134的关断电压时，q134截止，q133截止。+46V电压经P.163、P.184、P.169使q132导通，Q138截止，q137截止，一15V电压经R182送入q101，使q101截止。Q138截止后，D37也截止，q135、q136截止，使功放末级放大电路进入正常的工作状态。
保护电路
该部分电路见下图。保护电路包括零电压漂移保护电路、过流保护电路及过热保护电路，本电路以左前末级放大电路为例。
1.零电压漂移保护电路
当末级放大电路出现正的较大直流失调电压时，电源经R143一Q23的b、e极一电源地。Q23导通，其集电极输出低电平，分两路：一路经R59送入Q25的基极，使Q25导通，输出vP电压，送入IC1的（16）脚，使第二组误差放大器输出高电平，关断PWM比较器，使输出的驱动脉冲为零；另一路送入由Q33、Q34组成的互锁电路，使Q25的基极保护低电平，直至断电后，才能解除锁定。
当出现负失调电压时，电流经电源地→022的b、e极→R143、Q22导通。也输出低电平。
2.过流保护电路
当功放出现负载短路或工作异常时，Q111、Q112饱和导通，造成输出电流大增，损坏喇叭或功率管。R126、R127分别用来对功率输出电路的上、下臂场效应功率管的过流情况进行取样，Q119、Q120对输出电路进行过流状态监测。
R126两端的电压与功率管Q111的源极电流成正比，该电压经R140、R150分压，成为Q119发射极正向偏置电压。流过R126的电流增大，从而在R126上产生较高的、足以使Q119导通的正向偏压，Q119导通，又使D106、D102导通，使Q28的基极电位被拉低，Q28导通，输出+：37V电压，经R76、R75分压后，使Q27导通，控制Q25输出vP电压，关断IC1的PWM驱动脉冲输出，并由互锁电路锁定。
R127两端的电压与功率管Q112的源极电流成正比，流过R120的电流增大，从而在R127上产生较高电压，使Q112导通电流经电源地→喇叭→Q120的e、c极→D105→Q110的基极，使Q110截止，Q112停止工作，保护Q112不被烧毁。
C116、R141和C115、R140组成滤波网络，避免在末级放大电路正常工作时。Q119、Q120被高频强信号误控导通。
3.过热保护电路
TH1、TH2、TH3为正温度系数的热敏电阻，分别安装在Dc→D逆变电路的场效应开关管和功放末级功率管的散热铝板下。当散热铝板的温度升高后。
TH1、TH2、TH3的阻值变大，使IC1（15）脚的电压下降，第二组误差放大器输出高电平，关断PWM比较器，输出脉冲同样为零。当温度恢复到正常时。
TH1、TH2、TH3的阻值变小，IC1（15）脚的电压上升。IC1正常输出驱动脉冲。
当保护电路启动时，IC1（3）脚输出高电平，使Q26导通、Q32截止，VP电压经R85使“PROTECT”保护指示灯点亮，“POWER”指示灯熄灭。
