末级放大电路

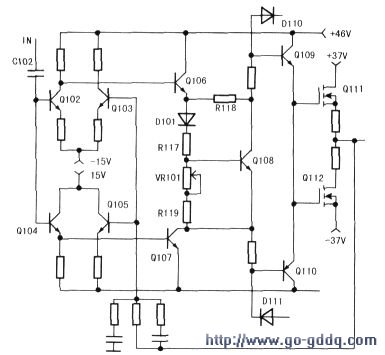

本机有四路相同的末级放大电路，分别为左前、右前、左后、右后。本文以左前末级放大电路为例，电路见下图。
来自前置音效处理电路的音频信号经C102后，分两路送入由NPN型配对管Q102、Q103与PNP型配对管Q104、Q105组成的全对称差分输出放大电路。
Q108、D101、R117、VR101、R119组成功率放大输出级的恒压偏置电路。利用三极管的温度特性，将Q108与功率管一起安装在散热板下，进行温度检测，同时自动进行电压调整，使输出中点为零电位。
