文中设计的电路利用RC充放电电路来实现这一功能。

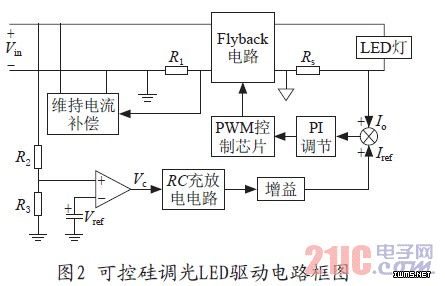

图2是一种利用普通的脉宽调制PWM芯片结合外围电路来搭建可控硅调光的LED驱动电路框图。维持电流补偿电路通过检测R1端电压（即输入电流）来控制流过维持电流补偿电路的电流。当输入电流较小时，维持电流补偿电路上流过较大的电流；当输入电流较大时，维持电流补偿电路关断，维持电流补偿以恒流源的形式保证可控硅的维持电流。调光控制电路包括比较器、RC充放电电路和增益电路。实验中选用一款旋钮行程和斩波角成正比的可控硅调光器，其最小导通角约为30°。
根据图2中，RC充放电电路的输出经过增益电路后可得电流参考为：
式中k为增益，VC为RC充放电电路的输入电压，τ为RC的时间系数，θ为可控硅的导通角。
则在最小导通角对应的输出为零，即电路输出的最大值对应电流参考的最大值：
从式（1）和式（2）可得输出电流表达式如式（3）所示，输出电流在不同RC时间系数下随可控硅导通角之间的关系如图3a）所示。
在斩波角为θ时，电路对应的输入功率为：
式中Vp为输入电压峰值，Rin为等效输入阻抗。
