图4a）、b）、c）为可控硅导通角为115°时阻抗匹配开关驱动电压VZ、输入电流Iin、输入电压Vin的波形，电路的输出电流为470mA，功率因数为0.78。从图中可看出，当可控硅导通瞬间，由于驱动器输入端有差模滤波电容导致输入电流有冲击电流尖峰，而当输入电流小于一定值时，阻抗匹配开关开通以保证流过可控硅的电流大于其维持电流。

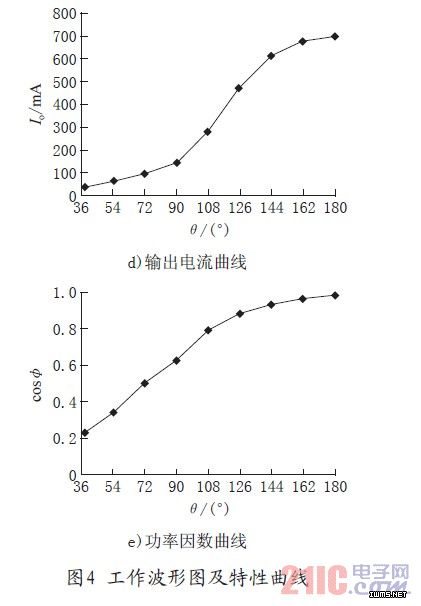

　　图4d）为可控硅不同导通角对应的输出电流曲线，实际调试中可控硅导通角在150°之后就接近满载输出了。图4e）为可控硅在不同导通角下对应电路的cosφ曲线。

　　4  结语

　　本文分析了现有可控硅调光器用于LED驱动时存在的问题，并根据人眼对光线反应非线性的特点，设计了一种利用普通PWM芯片结合外围电路搭建的可控硅非线性调光LED驱动电路，分析了电路在调光过程中的工作特性，实验结果实现0～100%平稳无闪烁调光。
