假设电路的变换效率为η，且电路的输出功率为PO=IO·UO，则可得到电路的等效输入阻抗如式（5）所示。
从式（5）可得电路的功率因数如式（6）所示，功率因数随可控硅的导通角的关系如图3b）所示。
3 实验及结果

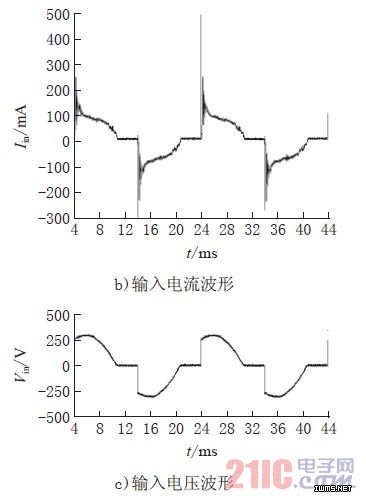

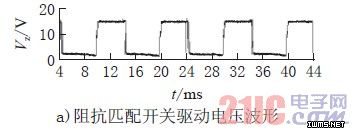

根据以上分析，本文设计一台基于反激变换器的可控硅调光LED驱动器，控制芯片为NCP1607；输入交流电压220V，最大输出功率为25W，最大输出电流为0.7A；以3串（每串10只0.8W的LED灯）相并联作为负载；RC时间系数选择0.5，增益为0.2。电路的实验波形和工作特性曲线如图4所示。
