2 系统设计实现
2．1 系统硬件框图

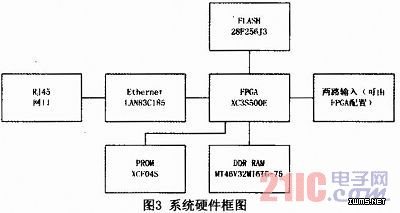

计数系统硬件结构如图3所示，由FPGA、64MB的DDR存储器、16MB的FLASH存储器和10M／100M以太物理层(PHY)等组成。系统工作时，由PC机通过网口发送命令到FPGA，FPGA内部的MICroblaze软核配置计数IP核的工作模式，由FPGA通过两路BNC接口对外部计数源进行计数，并将数据在DDRRAM内进行缓冲，最终将这些数据通过网口发送到PC机。
2．2 主要元器件介绍
2．2．1 FPGA芯片及其配置芯片选用
FPGA选用Xilinx公司的Spartan-3E系列XC3S500E，采用先进的90nm制造工艺生产，其器件密度为50万门。Spartan3系列的FPGA是Xilinx公司专门针对大容量、低成本需求的电子设计而开发的，可支持多种电平的I／O标准；含有丰富的逻辑资源。XC3S500E具有360kbits的块RAM、73kbits的分布式RAM、10476个逻辑单元、20个18×18的乘法器和4个DCM时钟管理模块。
FPGA的配置芯片选用的是Xilinx公司的在系统可编程配置芯片XCF04S，该芯片可为XC3S500E提供易于使用、成本低且可重复编程的配置数据存贮方法，该芯片支持IEEE1149．1标准的JTAG边界扫描测试和编程。在本系统设计中，XCF04S主要存放用于引导Microblaze软核及应用程序的引导代码。
2．2．2 存储芯片
系统使用的RAM是Micron Technology公司的DDRSDRAM(MT46V32M16)，是一片容量为512Mbit(32Mx16)的16位总线宽度存储芯片，用于上电后加载Microblaze软核代码和应用程序代码，以及对计数数据进行缓冲。FLASH芯片是Intel StrataFlash parallel NORFlash，型号为28F256J3，存储密度为256Mbit，在本系统中用于保存Microblaze软核代码和应用程序代码。
3 功能设计实现
3．1 基于EDK的FPGA软核Microblaze的应用设计实现
系统设计工具主要采用Xilinx公司的嵌入式开发套件EDK，它是用于设计嵌入式处理系统的集成解决方案。它包括搭建硬件平台的XPS和进行软件配置的SDK。
Microblaze是Xilinx公司推出的32位软处理器核，支持CoreConnect总线的标准外设集合。MicroBlaze处理器运行在150MHz时钟下，可提供125 D-MIPS的性能，这种高效的软核在本系统中可用于实现处理器功能，实现对计数IP核的配置，以及支撑Xilinx的cLOCkgenerator、Et-hernet等IP核。系统对计数器的实现采用Verilog语言将计数功能编写为IP核，将其通过FSL总线挂在Microblaze软核上，以实现计数功能。
