3．伴音信号流程及音频切换电路分析
　　
　　VCT3831A涉及音频处理的有(49)～(53)脚及(64)脚，但本机却没有利用VCT3831A上述引脚功能，而是由中放集成块IC101(M52760SP)和多制式声音处理器IC901来共同完成。

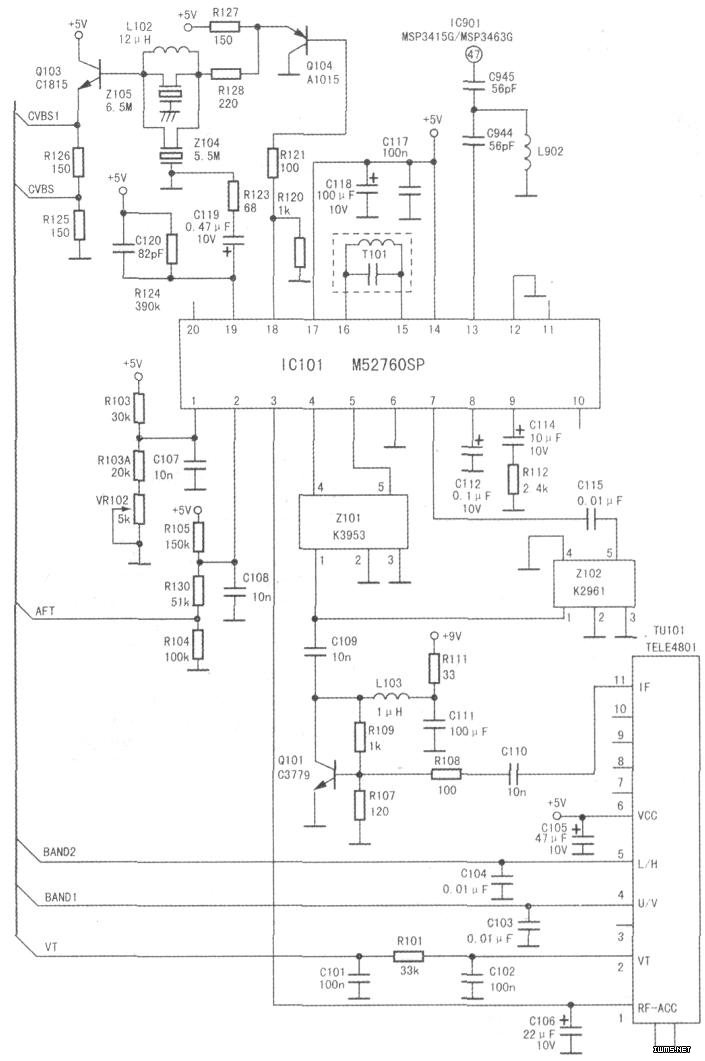

　　来自预中放管Ql01的中频全电视信号经声表面滤波器2102滤除图像信号后，获得31.5MHz的第一中频伴音信号，由C115耦合至IClol⑦脚（见上图），经内部三级AGC伴音中频放大器放大后，混频器差拍出第二伴音中频信号从IClol(13)脚输出，经L902滤除图像或其他杂波信号后，由C944、C945耦合至IC901的(47)脚，经内部解码电路解调出音频信号。

　　4．行、场扫描部分
　　
采用VCT38××系列芯片彩电的行、场扫描电路主要由(24)、(31)、(33)、(34)、35)、(36)、(41)脚内部电路与外接电路元件组成。其中，(31)脚为场逆程脉冲（场同步脉冲）输入端，(33)脚为行逆程脉冲（行同步脉冲）输入端。

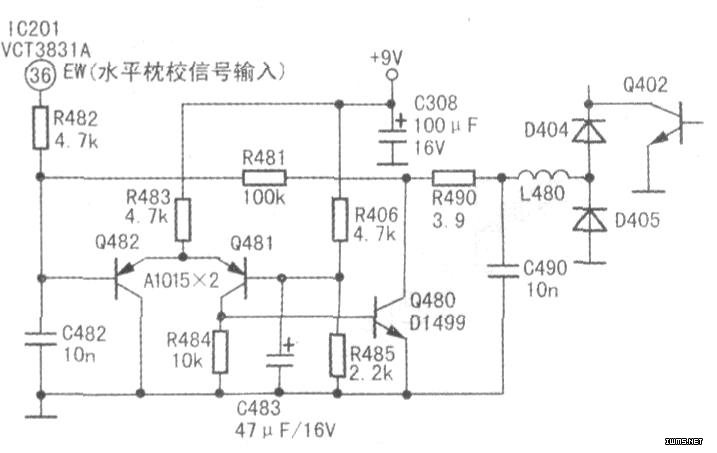

　　上述两信号一方面作为沙堡脉冲信号的组成成分，另一方面还作为字符的定位脉冲，若行逆程脉冲信号幅度过大，将引起三无故障。行振荡信号来自IC201内部的行振荡电路，场脉冲信号是由行振荡信号经过分频而得。行激励信号从IC201(24)脚输出；正、负场激励脉冲信号是由IC201(35)、(34)脚输出，分别加至场输出块IC301(TDA8172)⑦脚与①脚；IC201(41)脚输出的速度调制信号经Q209放大后，由插座S204输出；IC201的(36)脚输出的水平枕校信号经Q482、Q481、Q480放大后，经L480加至行输出级去控制行扫描电流的幅度，完成水平枕校功能，如下图所示。
