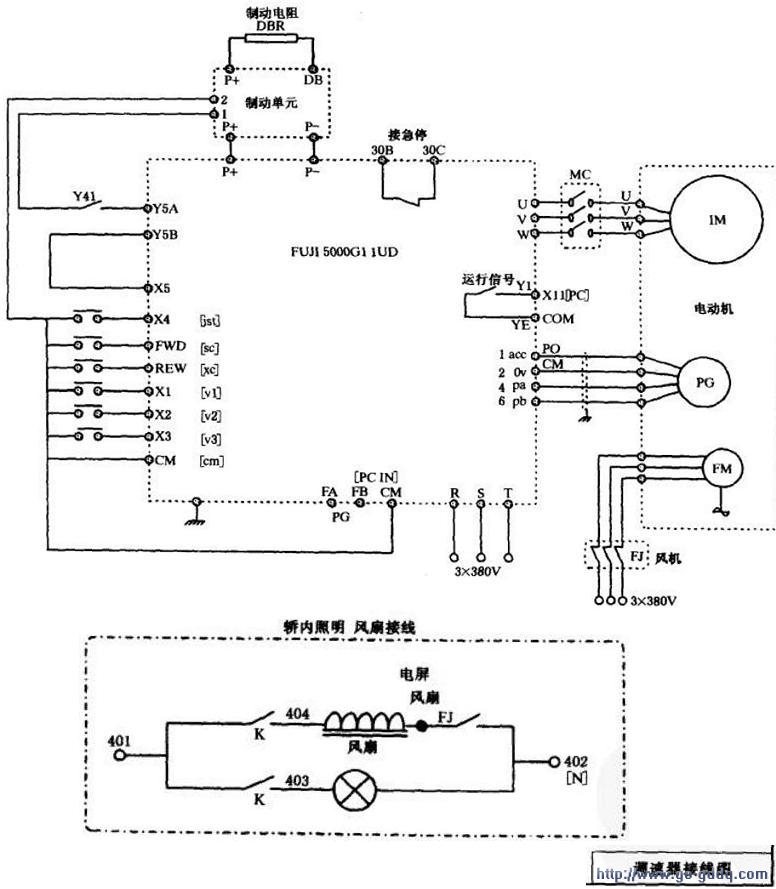

调速器的R、S、T接三相AC380V进线，U、V、W经过MC保护接触器给电动机的U、V、W提供电源。

　　电梯上行信号由PLC输出Y44送给FWD端子，下行信号由Y45送给REV端子，Y35输出检修速度信号给变频器上的X1端子，Y36输出高速信号给X2端子．Y37输出低速信号给X3端子．Y34输出复位信号给X4端子，如果变频器出现故障保护了，可以通过此端子进行复位操作，变频器的CM端子为方向和速度信号的公共端。30B、30C为变频器故障检测信号，变频器自检正常时，此端子接通串联在安全回路中。

　　变频器的Yl和YE端子给出运行信号给PLC的X11端子，aCC、Ov、pa、pb端子接旋转编码器的电源和a、b脉冲信号，经过调速器的PG卡，分频后由FYA和FYB输出后送给PLC的XO和Xl端子。

   如下图所示：
