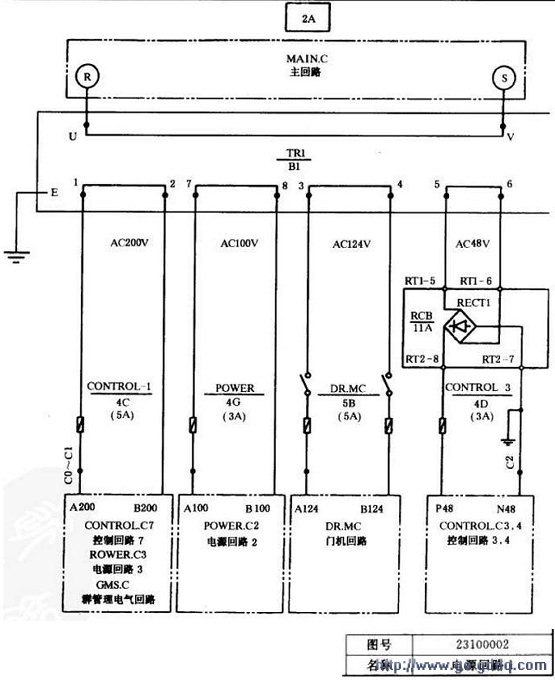

1．电源回路l电气原理图

　　由主回路连接的R、S两相380V电源至TRl(控制变压器Bl)初级U、V，经→TR1变压，1和2端200V电源供给CONTROL.C7（控制回路7）、POWER．C3（电源回路3）、GMS．C（群管理电气回路）；7和8端AC100V电源至POWER．C2(电源回路2)；3和4端AC124V电源至门机回路(DR. MC)；5和6端AC48V电源经RECT1（桥式整流组件1）整流为DC48V供给控制回路3和4。

　　如下图所示：

　　2．电源回路2电气原理图

　　(1)由主回路连接的R、T两相380V电源至TR2（控制变压器B2）初级U、V，经TR2变压，1和2端电压为AC124V经RECT．2（桥式整流组件2）整流为DC110V，其中正端经MG．BR保险(5A)，供给控制回路7；3和4端AC24V经RECT.3（桥式整流组件3）整流稳压为DC24，其中正端经过CONTPOL-2保险(3A)供给CONTROL. C2，5（控制回路2和5）、POWER．C3（电源回路3）、IND．Cl（指示回路1）、GMS．C(群管理电气回路)。

　　　　(2)差动变压器电源装置：由电源回路1变压器次级7和8端AC100V电源供给差动变压器电源上端，经差动变压器电源装置(ESGA)变压为24V交流电源供给A24、B24，供给差动变压器电源(EW-D．C)，C24、D24供给信号转换电源(STB POWER)。

       如下图所示：

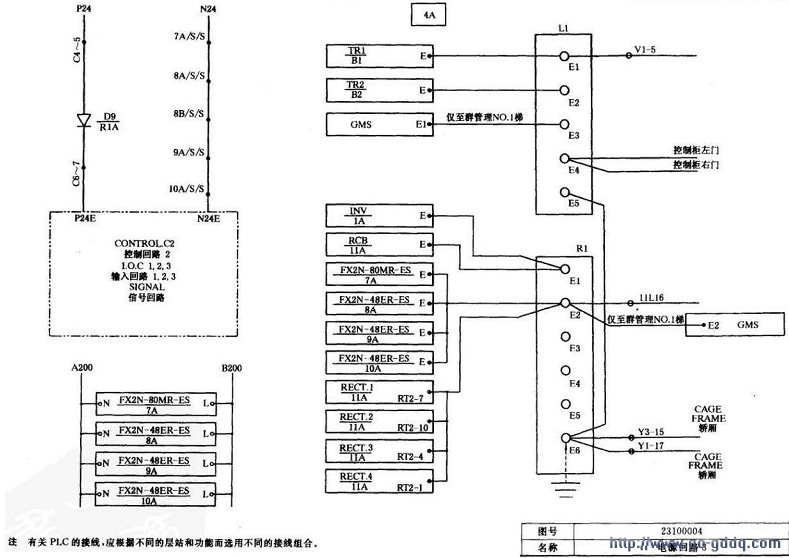

　　3．电源同路3电气原理图

　　(1)由电源圆路TR2次级3和4端直流24V(P24和N24)供给控制回路2(CONTROL. C2)，输入回路(I.0．Cl，2，3)和信号回路(SIGNAL)。

　　(2)由TR1变压，l和2端220V(A200、B200)电源供给PLC工作电源分别接N和L。

　　(3)接地端子1:TR1、TR2变压器及GMS（群管理电气回路）接地线，分别接在Ll接地端子排地的El、E2、E3端子上，E4与控制柜左右门连接．E5与Rl的E6连接并接地。

　　(4)接地端子Rl:INV（变频器）及RCB整流器组件接地与Rl的El连接，PLC及RECT．1、RECT．2、RECT.3、RECT.4接地与Rl的E2连接；轿厢接地线Y3-15、Yl-17与Rl的E6连接。

      如下图所示：
