此门机为直流110V门机，门机电源由M+通过分压电阻RKM供电给36号端子。开门时开门继电器KMJ吸合，给门电动机M两端加入正电压，电动机正转，电梯开门，开门减速开关KK1动作时，短接部分开门减速电阻使门电动机电流降低，达到减速的目的。关门时关门继电器GMJ吸合，通过GMJ的两个常开点给门电动机M两端加入负电压，电动机反转，电梯关门，关门第一减速开关GK1动作时，短接1／3的关门减速电阻使门电动机电流降低，门电动机开始减速，当关门第二减速开关GK2动作时，短接2/3的关门减速电阻再次减小门电动机电流，使门机的速度更加降低，以达到平稳关门的目的。

　　安全回路是由DC24V供电。DC24V正极通过机房急停→轿内急停→轿顶急停→轿顶检謦→安全钳→安全窗→底坑限速器→缓冲器→底坑争停→限速器→相序保护器→变频器的安全信号→19F端子，使MSJ1门锁辅助继电器吸合，从19F端子再经过轿厢门锁→1楼厅门门锁→……→一直到9楼厅门门锁→52号端子，使MSJ门锁继电器吸合。

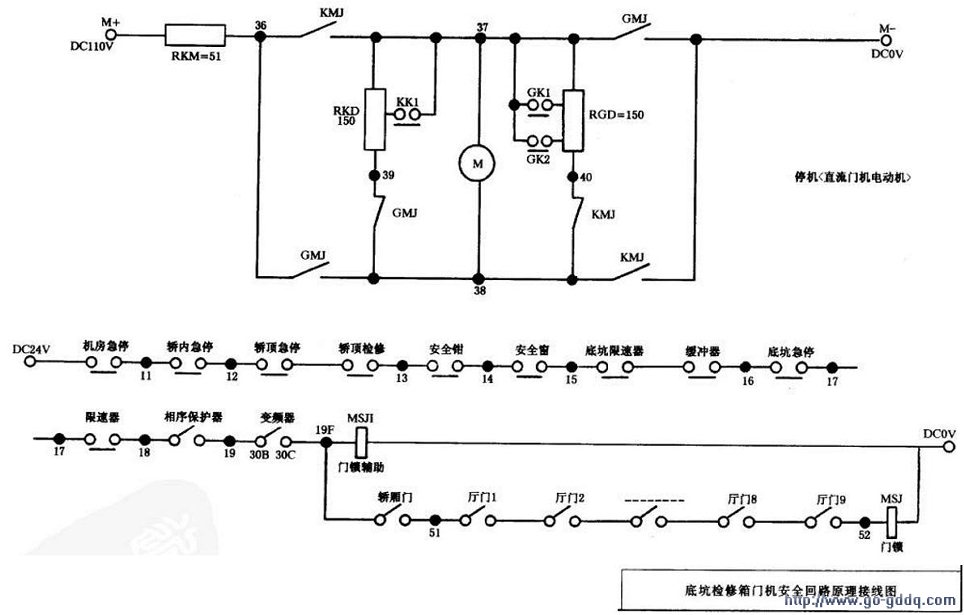

     如下图所示：
