1．三相主回路电路分析

　　三相电源通过控制柜内的空气开关，经由DC电源接触器给VVVF调速器供电，且同时给相序保护器提供电压。由VVVF调速器的出线端通过接触器MC，给电动机DY供电，使电动机运转。同时在电源接触器DC前的C相电源通过空气开关K6给DC1电源锁继电器提供交流220V的电压。如果电源锁YK接通，且上极限和下极限开关都正常的情况下DC1电源锁继电器吸合，同时DC电源接触器吸合，VVVF调速器得电。

　　2．电源控翻回路电路分析

　　由A端和B端提供的380V电压通过Kl给变压器B提供输入电压，变压器的110V的出线端给PC机提供工作电源。通过电源接触器DC的常开点将AC110V电压送给整流桥Z1，经过整流出来的DC110V电压分别给门机的M十和M-，同时整流出来的电压又经过制动接触器ZQJ和电动机接触器MC的常开点后，给抱闸回路的Z+和Q-提供了DC110V的电压；同时变压器B的AC18V的出线端通过K5，经过整流桥22的输出端十24V和EI给PC机提供DC24V的电源。

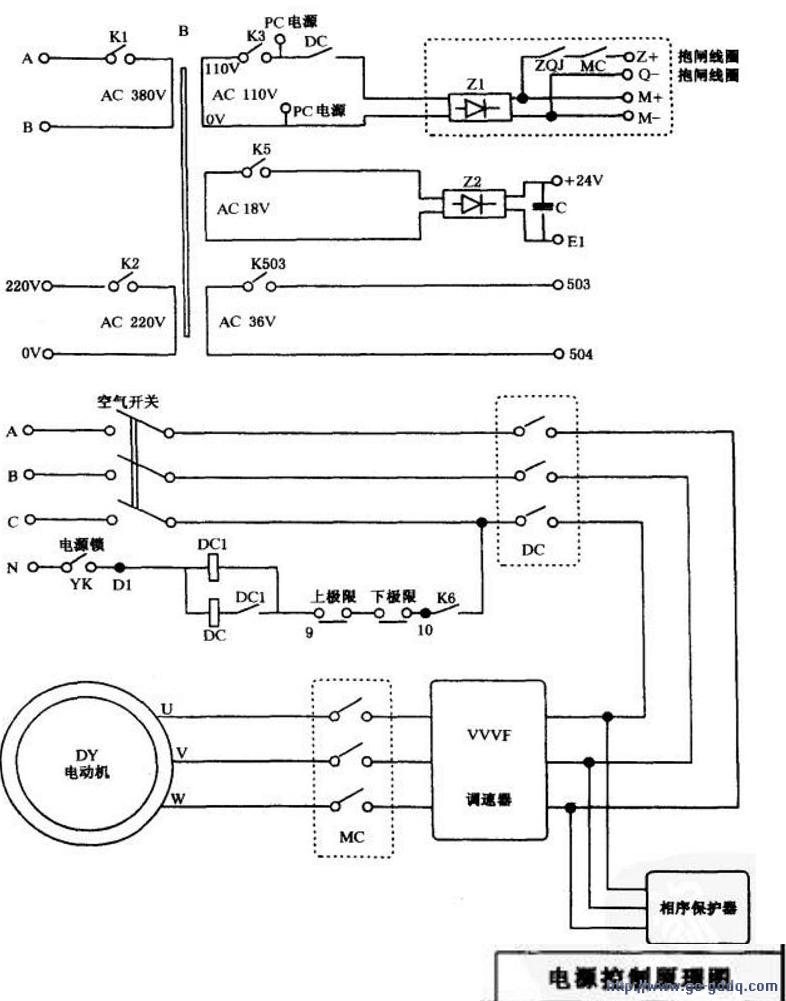

      如下图所示：
