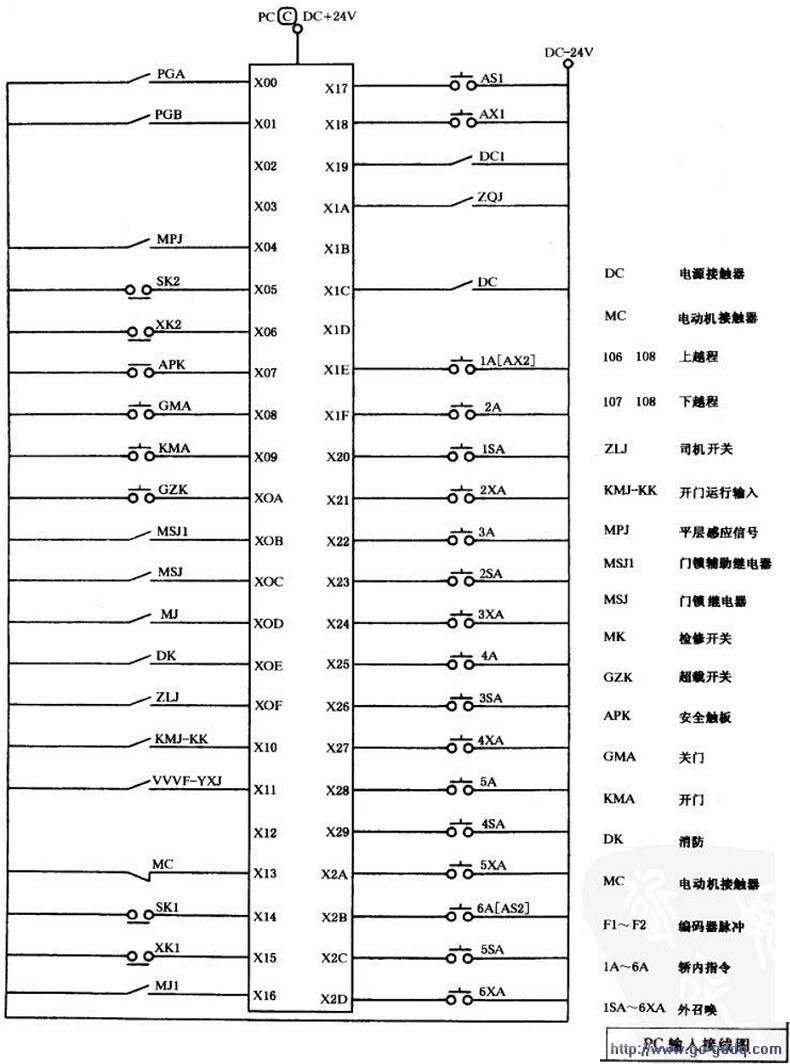

PC机的电源是由变压器交流ll0V的输出侧经过K3以后供给。PLC的输入端子的电源是+24V和EI提供的，XOO-PGA为旋转编码器的A相脉冲，XO1 --PGB为旋转编码器的B相脉冲，X04-MPJ为平层感应器信号，XO5---SK2为上强迫换速开关，XO6-XK2为下强迫换速开关，XO7---APK为安全触板，XO8--GMA为关门按钮，X09-KMA为开门按钮，XOA-GZK超载开关，XOB--MSJ1门锁辅助继电器，XOC---MSJ门锁继电器，XOE-DK消防开关，XOF--ZLJ司机开关，XlO-KMJ-KK开门运行输入，Xll--VVVF--YXJ抱闸接触器，X13-MC电动机接触器常闭点，X14-SKl二级上强换开关，X15--XKl二级下强换开关，X17-ASl慢上按钮，X18--AX1慢下按钮，X19--DC1电源锁继电器，XIA--ZQJ抱闸接触器．XIC--DC电源接触器．XIE-1A  l楼内选按钮，XIF--2A  2楼内选按钮，X20--1SA  1楼上呼按钮，X21-2XA  2楼下呼按钮，X22---3A  3楼内选按钮，X23--2SA  2楼上呼按钮，X24-3XA  3楼下呼按钮，×25--4A  4楼内选按钮，X96--3SA  3楼上呼按钮，X27-4XA  4楼下呼按钮，X28--5A  5楼内选按钮，X29-4SA  4楼上呼按钮，X2A--5XA  5楼下呼按钮，X2B--6A[AS2]  6楼内选按钮，X2C--5SA  5楼上呼按钮，X2D--6XA  6楼下呼按钮。

      如下图所示：
