1．背光亮度调节原理
一些液晶彩电通过调节背光灯亮度的方法来调节图像亮度，尤其是早期产品。另外，大多数背光灯驱动板自身也设有亮度调节电路。由于冷阴极灯管是一个非线性负载，若改变加在灯管两端的电压来改变灯管亮度，虽有一定效果，但弊端也显而易见：一是这种方法对亮度的调节范围非常有限；二是电压的改变会导致灯管的电流大幅变化，过流时极易导致灯管损坏，电流减小会使灯管内部的放电难以维持，同样对灯管的寿命不利。
鉴于上述原因，目前冷阴极灯管的亮度调节均采用脉冲调光方式，具体方法是：用30Hz~200Hz的低频脉冲波（PWM脉冲波的宽度受控于CPU）对加在灯管上的连续振荡正弦波进行调制，将连续振荡波变成断续振荡波。在脉冲中断期间停止对灯管供电，由于时间极短，灯管内的电离状态尚不能完全消失，但辐射的紫外线强度会下降，则管壁上的荧光粉激发量减小，亮度下降，这样就达到了控制亮度的目的。只要控制PWM脉冲的占空比，就可以改变灯管在一个周期内的加电时间，从而达到控制灯管平均亮度的目的。

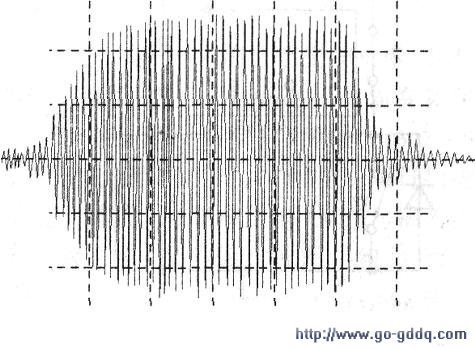

脉冲调光方式实质是反复启动、停止灯管工作，在此过程中，灯管两端电压及流过电流会频繁突然变化，这样反复冲击必然会大大缩短灯管寿命。为克服这一缺点，目前广泛采用一种“柔性”启动技术，即对调光脉冲包络的前沿和后沿分别进行连续递增和递减处理，其波形如下图所示，这样在灯管的开／关瞬间，大幅降低了高压脉冲对灯管的冲击，从而不会影响灯管的使用寿命。
在多灯管的液晶屏中，在进行背光灯亮度控制时，若同时关断或接通所有灯管的供电，屏上易出现闪烁或滚道干扰现象，为防止此现象产生，加在每根灯管两端的断续脉冲相位应有所差异，即交替轮流断电、供电。

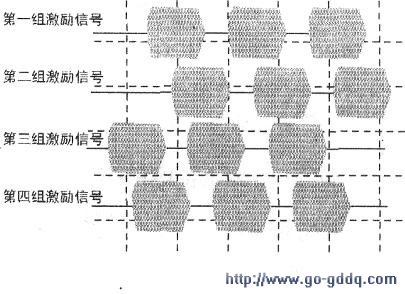

一般情况下，多灯管系统一般将灯管分为4组，每组灯管的PWM凋制脉冲依次移相90度，如下图所示。
【提示】亮度调节可分为模式调节和PWM数字调节两种方式，部分液晶彩电可在菜单中进行选择。另外，也有不少液晶彩电对图像亮度的调节并不是通过调节背光灯亮度来实现的，而是对上屏信号进行调节。
