(4)Royer架构（自激振荡）

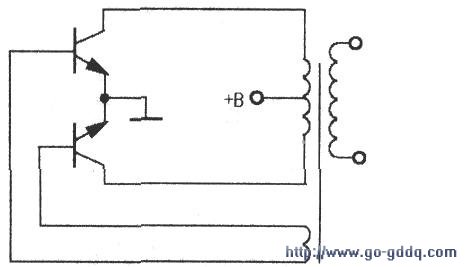

自激振荡器方式如下图所示，不需要激励控制电路，主要由两只功率管和变压器加反馈电路组成最简单的应用方式，主要用在不需要严格控制灯的频率和亮度的电路中。
由于Royer架构是自激式设计，受元件参数偏差的影响，很难保证振荡频率和输出电压的稳定，而这两者均会直接影响到灯管的亮度和使用寿命，加之无法进行亮度控制，虽然它是上述四种架构中最简单、廉价的，但是一般不用于液晶显示屏中，而是多用在廉价的节能灯上。
3．输出电路及正弦波的形成
在背光板驱动电路中，前级（振荡器和调制器）和功率输出部分基本上是工作在开关状态（因开关状态工作效率高，输出功率大），输出信号基本也是开关信号。灯管的最佳供电电压波形应是正弦波，为了保证灯管工作在最佳状态（对于发光亮度及寿命是非常重要的），因此必须把功率输出级输出的方波信号变换为正弦波，这一过程简称正弦化过程，其具体处理方式有两种：一是在高压变压器高压输出端进行处理，二是在高压变压器低压输入端进行处理。目前，大多采用后一方式，而前一种方式多用于早期的背光灯驱动板中，下面分别进行介绍。
(1)输出电路正弦化处理方式
整个背光灯驱动电路可以看作是一个他激振荡器。一个振荡器输出什么波形完全取决于振荡器的输出电路特性，输出电路如果是谐振电路，输出必然是正弦波。因此，只要把高压驱动输出电路做成一个谐振电路，就可以输出正弦波。如果谐振电路的谐振频率就是振荡器的振荡频率，那么该电路就能最大限度地、高效地把能量传输给灯管。

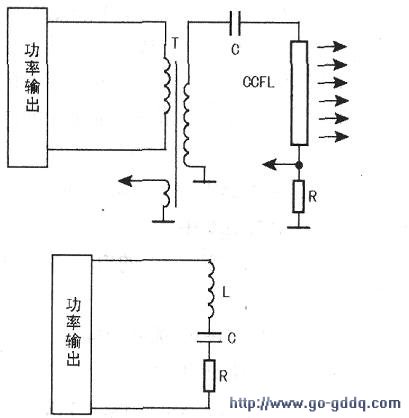

在高压变压器的输出端和灯管连接处串联一只电容c(常称作输出电容)，如上图所示。电容C和输出高压变压器输出绕组L及负载构成的等效电路如下图所示，电感L和电容C串联成谐振电路，谐振时电流达到最大值，此最大电流即是流过灯管的电流，也意味着功率输出的能量最大限度地输送给了灯管。由于灯管也是串联在电路中的一部分，便形成了串联谐振电路的电阻分量，所以该谐振电路是低Q值电路，即使振荡频率略有偏差，也能保证能量的有效传输。
【提示】电感L（即高压变压器的高压绕组）易损坏。损坏后，一定要换用参数接近的变压器，否则其性能会大幅下降，甚至不能使用。
