2．功率放大电路
功率放大器的作用是把调制器调制的高频断续脉冲放大，且功率达到足够点亮灯管的功率。输出电路是利用变压器对功率放大后的激励信号进一步的升压，以达到激励并点亮灯管的目的。另外，该电路还有一个重要的作用，就是把功率放大输出的方波转化为冷阴极荧光灯管工作所必需的正弦波。
在功率放大器中，目前各厂家生产的背光灯驱动电路均采用MOSFET组成的功率输出电路，虽然电路形式有所不同，但主要有以下四种基本形式。
(1)全桥架构

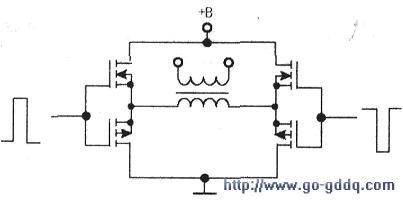

全桥架构功率放大电路如下图所示，放大元件由4只MOSFET（两只N沟道及两只P沟道）组成，工作效率高，供电电压范围宽(6V～24V)，特别适合在低电压的场合应用，目前已在笔记本电脑、液晶显示器及液晶彩电中得到了广泛应用。
(2)半桥架构

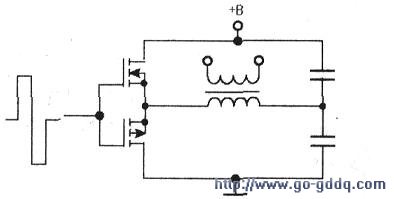

半桥架构功率放大电路如下图所示，和全桥架构相比，用两只电容取代了两只功率放大管(一只N沟道和一只P沟道的MOSFET)。在相同的输出功率和负载阻抗情况下，供电电压比全桥架构要提高一倍（电流为全桥架构的一半），多用在供电电压较高的设备上（电压高于12V）。
以上两种架构的功率输出电路中，每一个桥臂实质是由N沟道和P沟道MOSFET组成的串联推挽功率输出电路。
(3)推挽架构

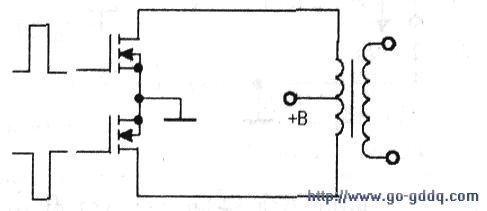

这种架构的功率放大电路如下图所示，用了两只廉价低导通电阻的N沟道MOSFET，使电路的效率更高（P沟道的MOSFET价格高，且由于导通电阻大，电路的效率较低），对于MOSFET管的筛选要求也低，电路所用元件也少，有利于最大限度地降低成本，但是，该推挽架构对电源的稳定性要求较高。
