KFR-3601GW/BP空调电气控制框图如上图所示，其室内机印刷电路板上主要有以下几个单元电路：电源电路、上电复位电路、晶振电路、过零检测电路、室内风机控制电路、步进电机控制电路、温度传感器电路、换气控制电路、EEPROM电路、显示驱动电路、显示屏、亮度检测电路、应急控制电路、通讯电路等；室外机部分可分为以下电路单元：开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、室外风机四通阀控制电路、温度传感器电路、EEPROM和运行指示电路、通讯电路等。

　　当接通室内机电源时，室内电源经降压变压器降压，再经整流滤波及稳压后，输出一稳定的直流电源，为单片机及其外围的电路供电。同时，振荡电路和上电复位电路启动，单片机开始工作。当接收到遥控器的开机信号后，室内CPU便开始检测室内的温度传感器以及室内光线的亮度等，并按照遥控器的设定状态运行：室内风机开始运转，步进电机驱动扇叶来回摆动（如果步进电机设定为扫风状态），且单片机通过显示屏驱动电路将空调的运行状态显示在显示屏上。

　　室内的单片机通过通讯电路与室外机进行串行半双工通讯。当室外机得到电后，市电经整流滤波后送到开关电源，开关电源输出相应电压，一是供单片机及其外围电路工作，二是供给功率模块以驱动压缩机。和室内机一样，上电复位电路和振荡电路在得电后便启动单片机工作，单片机开始检测温度传感器，并接受室内机发来的信号；室外风机和四通阀按照设定的模式运行；单片机发出压缩机控制信号，通过功率模块驱动压缩机运转；单片机通过一个过零捡测信号来判断室外电源的有无；通过电压检测和电流检测电路来进行过压和过流保护等。

　　一、室内机部分
　　
　　1．电源电路
　　
　　室内机电源电路如中图所示，AC220V经电源变压器降压后，从⑥、⑦脚输出AC12V电压，经过二极管D02、D08、D09、Dl0桥式整流和Cll滤波后，得到一平滑的DC12V电压。此电压一路为驱动集成块TDA62003AP及蜂鸣器提供工作电源，另一路经7805稳压及C09、C12滤波后，输出稳定的5v直流电压，为单片机及一些控制检测电路提供工作电源。

　　降压变压器①和②脚输出一交流电压，此电压与7805输出的DC5V及-DC27V为显示屏和显示控制电路提供工作电源。

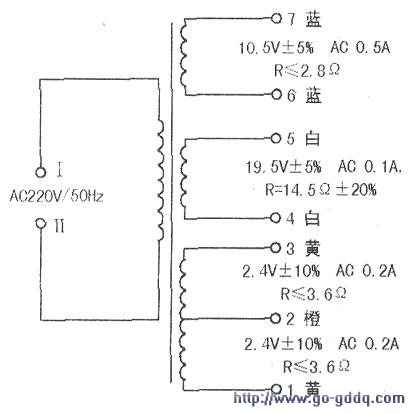

　　该电源变压器输出插座CN01引脚间的实测电压如下：⑥、⑦脚AC12V；④、⑤脚AC20V；①、③脚AC3.95V；①、②脚ACl.97V；②、③脚ACl.97V。正常时。电源变压器初级绕组的直流电阻约为340Ω，带负载时的其他相关参数如下图所示。

　　换气电路的电源单独由-个变压器降压后提供，其输出的AC12V电压经D14~D17桥式整流、C18滤波后，输出稳定的直流电，为换气电机提供工作电源，见中图。该电路所用的降压变压器初级绕组直流电阻约为370Ω。
