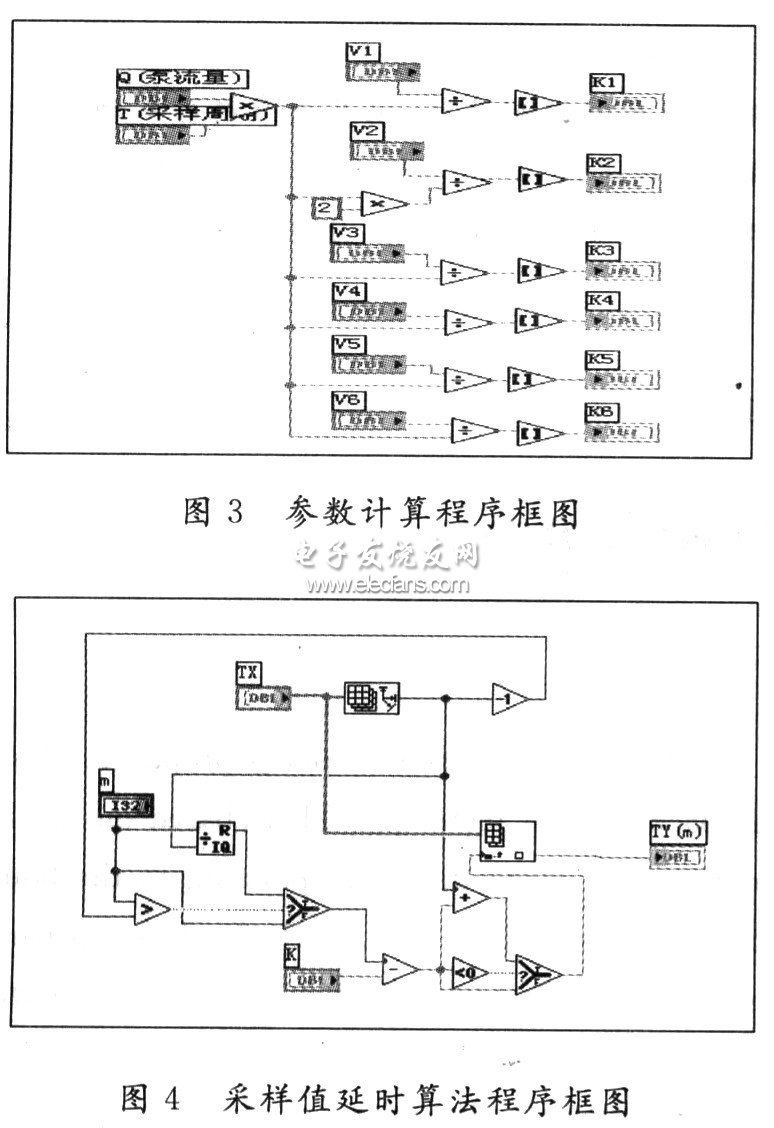

由前面建立的数据模型，通过计算分别可以算出每个点的延时周期K，再由延时周期找到每个点的温度采样值，如图3参数计算程序框图所示。

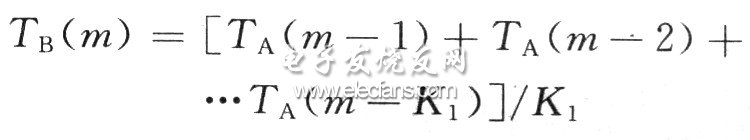

　　式中：B点为采样点，该点的温度采样值是A点温度采样值延时之后的所有采样值的平均值，该算法程序框图如图4所示。

　　2.4 数据采集模块

　　该模块通过调节控制占空比，进而改变采样占空比，调节控制系统，提高控制质量，如图5所示。

　　3 程序调试

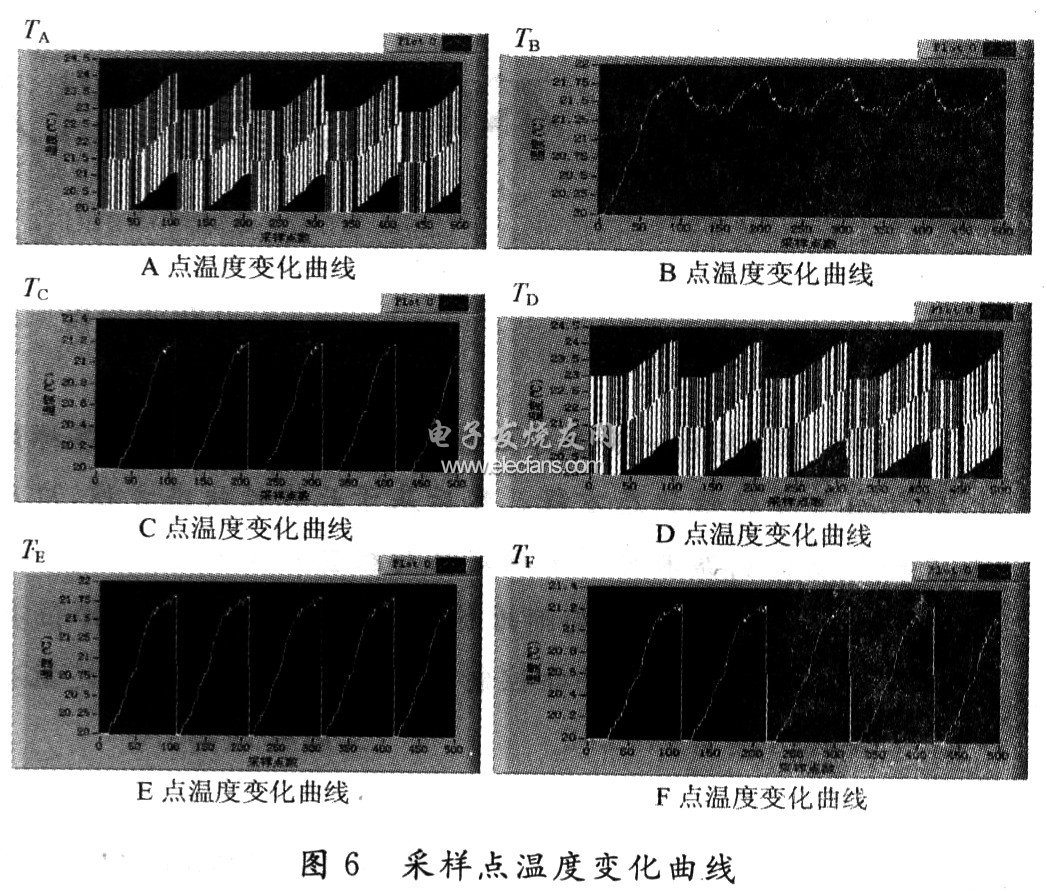

　　通过调试各个模块，并将所有功能联系起来，实现水循环自动温度控制系统。调试结果如图6所示。A点和D点，C点和F点，E点和B点温度曲线相近;A点和B点，C点和D点，E点和F点温度曲线相差大，并且采样点B温度波动值仅为0.75℃，较为稳定，从而表明本系统设计的控制方案合理可行，精度达到原设计的技术要求，可预见该系统设计在今后的工业控制实验中具有广阔的应用前景。

　　4 结 语

　　在本设计中，利用LabVIEW软件平台构建温度控制系统，具有设计时间短，参数调整灵活，系统仿真结果直观、准确、稳定等特点。实践证明，在LabVIEW环境下能够开发出各种功能强大，开放性好的虚拟仪器软件，构造出经济实用的计算机辅助测试、分析与控制系统。
