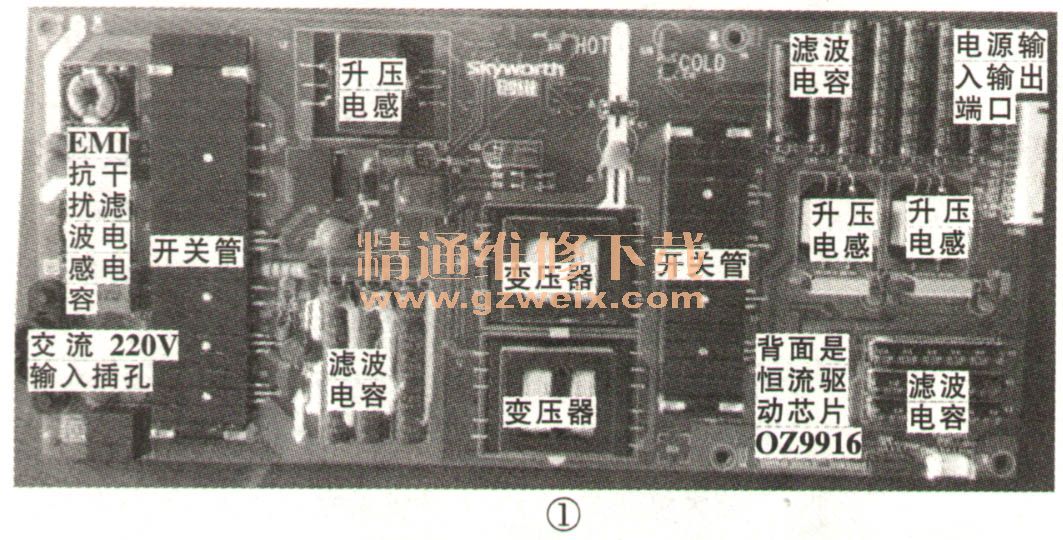

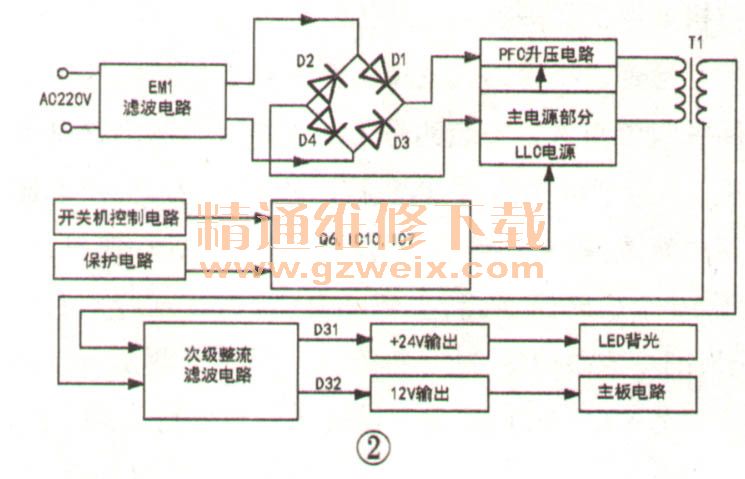

创维168P -L5L013 -00型电源板应用于创维4967200、 G9200等机型液晶电视中。G7200、 G9200等机型是创维高端4K产品的代表之作，社会拥有量巨大，上市两年多来，电源板的损坏已进入高发期，为了让大家对此机型的电源维修有所了解，下面详细介绍它的工作原理及检修方法，希望能给大家带来帮助。168P-L5L013-00电源板实物图如图1所示，框图如图2所示。

    一、电路特点
    该电源板采用电源与恒流一体化设计，电路结构简单，性价比高。电路由EN4I抗干扰电路及全桥式整流滤波、PFC功率提升、PWNA控制与稳压功率输出及恒流驱动三大电路组成。其中，电源输入电压为交流220V，输出电压分别为24V/1.5A（背光）、+12V/3A（机芯板）两组。IC1（TEA1716T）是PFC、半桥功率输出控制集成电路，Q6、IC10、IC7及其外围元件组成开／待机控制电路，此电路控制IC1的工作状态。
    该电源的工作时序是：首先，220V交流电经EMI滤波、桥式整流滤波，送往主电源电路，主电源电路开始工作，即PFC电路先正常工作，得到380V的PFC供电，随后半桥功率输出电路正常工作，输出＋12V（为主板电路供电）、+24V（为背光电路供电）电压。
