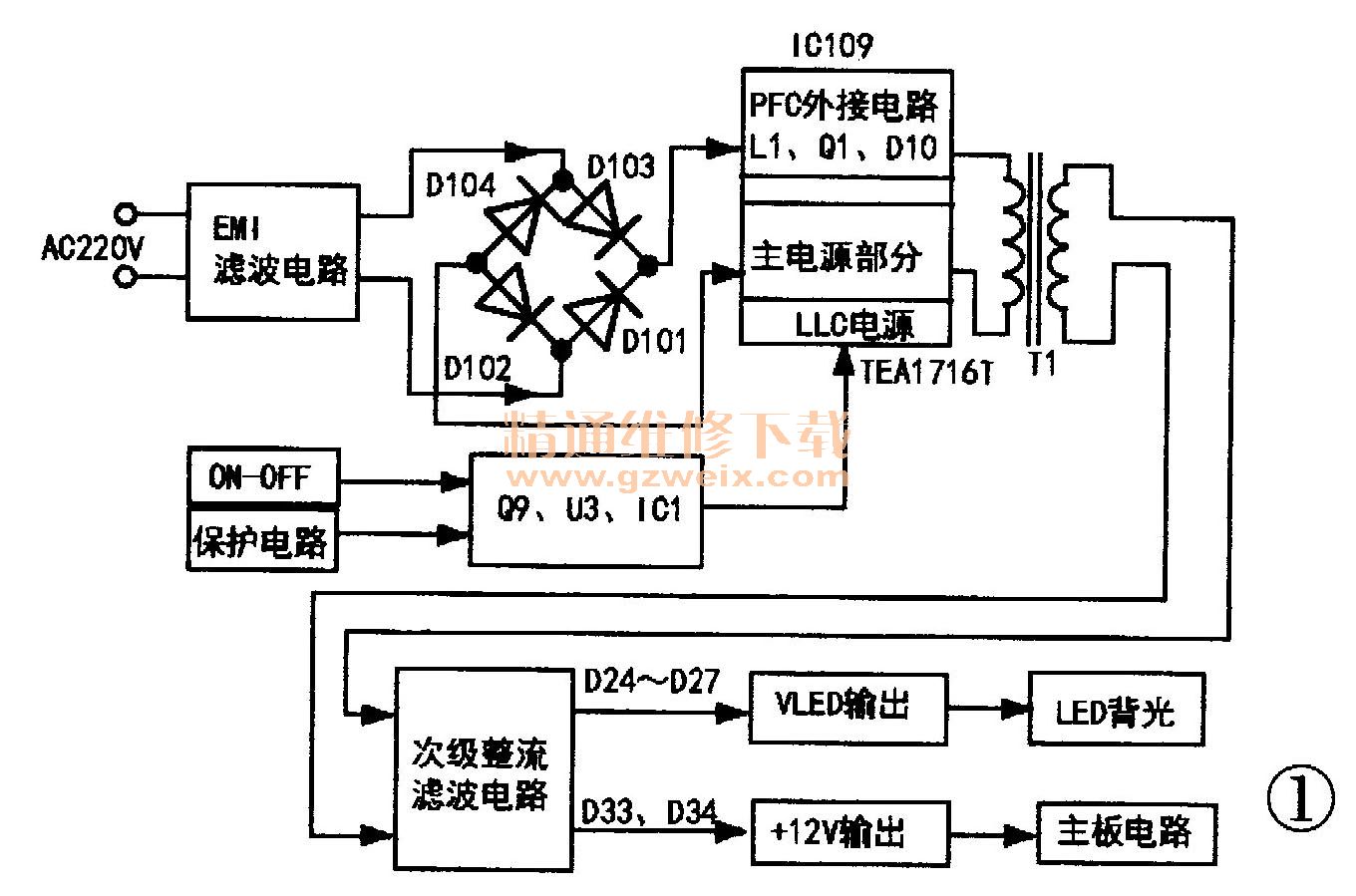

该型电源电路主要用在创维55E3500、E6000、E6200等电视中，其框图如图1所示。

    IC100（TEA1716T）是PFC、半桥功率输出控制集成电路，其引脚功能见表1。 Q9、U3、IC1及其外围元件组成待机控制电路，此电路控制IC100的工作状态。220V交流电经EMI滤波、桥式整流滤波后送往主电源电路，主电源电路开始工作，随即PFC电路正常工作，输出380V的PFC供电，后半桥功率输出电路正常工作，输出＋12V（为主板电路供电）和VLED电压（为背光电路供电）。

    1.EMI滤波电路

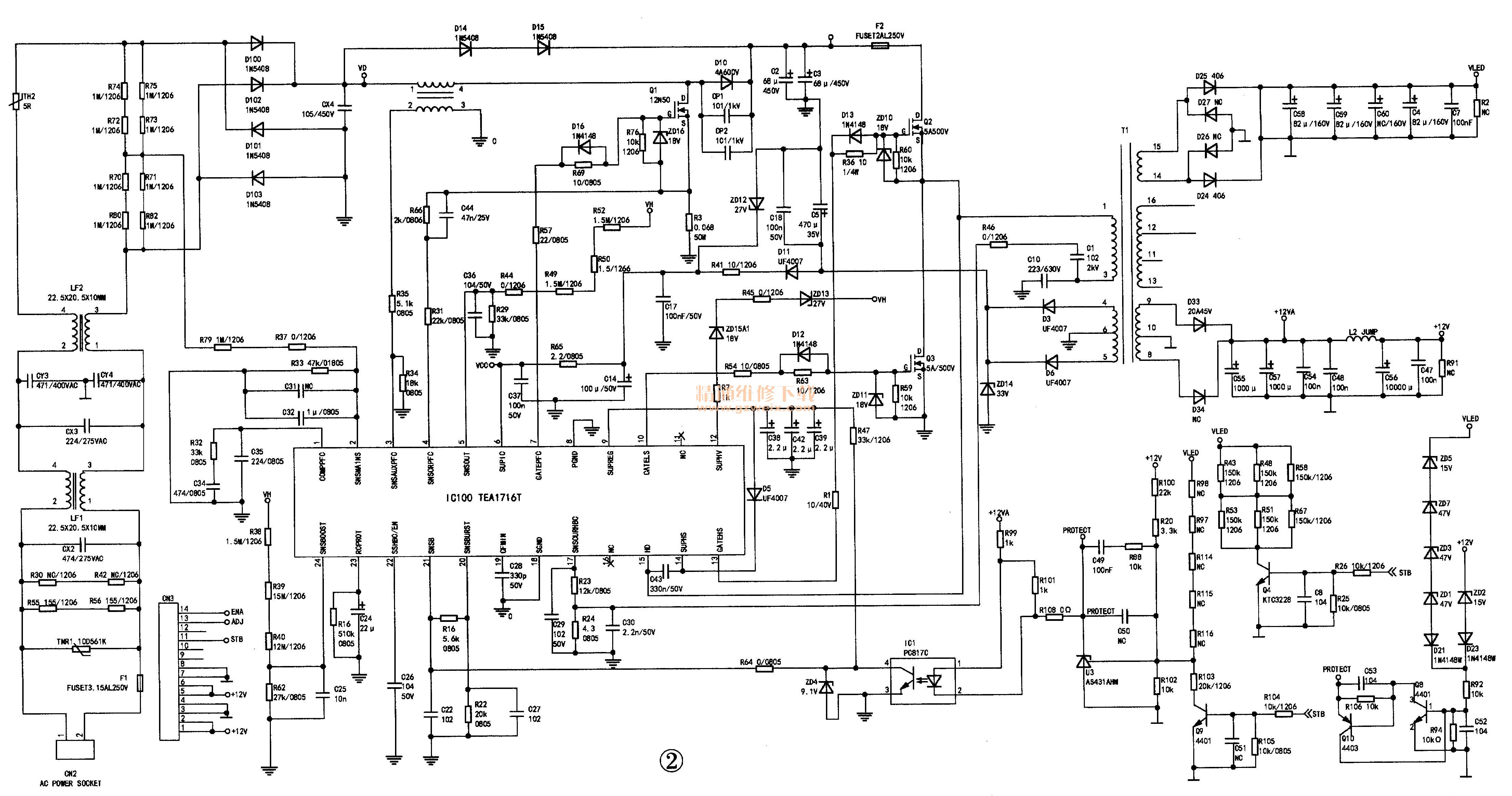

    该电路中F1是保险丝，TNR1是压敏电阻，CY3、CY4是共模滤波电容，LF1、LF2是共模电感，CX2、CX3是差模电容，R55、R56是泄放电阻，如图2所示。

    2．开／关机控制电路
    Q9、U3、IC1等元件组成开／关机控制电路。在刚开机时，电源电路工作在BURST（突发）模式，输出的10V电压经主板上DC-DC变换，为CPU供电。CPU正常工作后，输出ON_OFF开机信号（高电平），于是Q9饱和导通，R102与R103并联接地，10V经分压取样，送给U3一个较低的电压，U3输出的误差电压经IC1控制后，使IC100的21、20脚电压升高。当IC100的21脚电压超过4.1V时，IC100的20脚（BURST，模式控制）的电压会超过3.5V、IC100切换到正常工作模式，电源电路输出正常的12V、VLED电压。
    待机时，CPU为电源电路送来STB待机信号（低电平）、Q9截止，R103开路，U3的①脚电压升高，②脚电压降低，IC1内的发光二极管发光增强，其光敏三极管的导通程度加深，IC100的21脚的电压被拉低（低于3.5V ）、IC100切换到BURST模式，电源电路输出10V、VLED电压（低功耗输出）。
    3. PFC与半桥功率输出电路
    IC100是一款将功率因数和半桥谐振转换控制的专用集成电路，L1为PFC升压电感，Q1为PFC功率开关管，D10为PFC升压二极管，R3为过流检测取样电阻，C2、C3为PFC滤波电容，Q2、Q3为半桥LLC谐振电路功率开关管，T1为脉冲开关变压器，ZD14为33V稳压二极管，R88、C49用于防止寄生振荡。
   （1）工作过程
    上电后，当IC100的②脚电压经内部欠压检测电路检测为正常时，IC100的12脚通过内部开关电路给IC100的⑥脚外围电容充电。当充电达到启动电压时，IC100内部的PFC启动，振荡器产生的PWM信号经栅极驱动放大后从⑦脚输出，经R57、R69、D16送到开关管Q1的控制栅极，Q1导通，形成电流（脉动电压VD→L1→Q1→R3。地），在L1上产生感应电动势（L1储能）。随着电路工作的进行，通过Q1的电流会逐渐增大，取样电阻R3上的压降也会增大。当IC100的④脚输入的电压达到典型关断电压0.45V时，过流保护电路会强制PFC振荡器停振，Q1截止，L1上的感应电动势开始反转（释放能量），其感应电压与输入电压叠加，经D10整流、C2、C3滤波后得到PFC电压。当L1流过的电流降为零时，IC10。的③脚无法从辅助绕组得到电压，即零电流检测比较器的正相输入为低电平，其输出也为低电平，PWM信号又可由⑦脚输出脉冲给Q1，即PFC电路进入下一个工作周期，如此周而复始工作。
    当PFC电路正常工作后，半桥谐振（LLC）开关控制电路被激活，IC100内部振荡电路在得到正常供电后开始振荡，产生的信号经22脚外围软启动电容C26的延时后，送往栅极驱动器放大，，然后分别从IC100的13脚、⑩脚输出，由R1、R36/D13和R54、R63/D12送到Q2、Q3的栅极，由Q2、Q、T1、D25/D26、D33等元件组成的半桥功率输出电路对PFC电压进行DC-DC变换。当13脚输出PWM正脉冲信号（⑩脚输出负脉冲）时，Q2导通，Q3截止，形成电流（VH→Q2→T1的①-③绕组→C1→R24→地），脉冲开关变压器T1的①-3初级绕组感应到电动势（为①正3负）、T1储能。当IC1的⑩脚输出PWM正脉冲信号（13脚输出负脉冲）、Q3导通，Q2截止，形成电流（T1的①脚→Q3”地→R24→T1的②脚），T1释放能量，次级各绕组感应到相应的电动势，经整流、滤波电路后得到VLED、＋12V供电，分别供给恒流板和主板电路。
   （2）稳压工作
    当输出的＋12V或VLED电压偏高时，在U3的作用下，IC1内部发光二极管通过的电流加大，光敏三极管导通程度加深，IC100的21脚电压降低，开关管的导通时间变短，T1上的各感应电压降低，输出电压恢复到正常值。当输出电压偏低时，其稳压过程与前述相反。
   （3）过压保护
    当输出电压高过一定值时，偏高的电压会齐纳击穿ZD2、ZD1、ZD3、ZD5等稳压二极管，这时Q8因基极为高电平而饱和导通，Q10也饱和导通，Q10的集电极为低电平，IC1的②脚电压被拉低，IC1内部光敏三极饱和管通，IC100的21脚电压快速降到保护门限电压，内部振荡器停振，整个电源电路停止工作，从而实现过压保护。
   （.4）芯片内欠压保护
    当IC100的②脚供电电压降到欠压锁定电压时，欠压保护电路起控，强制振荡器停振，功率开关管因无法得到驱动信号而被关断，从而实现欠压保护。
   （5）过流保护
    当由于某些原因使得功率输出回路的电流过大时，此过大的电流经取样电阻取样后反馈到IC内部，过流保护电路起控，强制振荡器停振，从而实现过流保护。
   （6）过载保护过程
    当12V、VLED电压负载过载时，IC100的21脚的反馈电压会升高。当21脚电压超过典型电压6.4V时，过载保护电路起控，强制振荡器停振，从而实现过载保护。
   （7）过热保护
    当由于某些原因使得IC100芯片基板温度超过关断温度时，过热保护电路起控，强制振荡器停振，从而实现过热保护。
    4.恒流电路
    168P -L5L015 -02电源板的恒流电路由Buck（降压变换）电路（将输入的110V电压变换成约80V，供给各路灯条）和恒流控制电路组成，如图3所示，其电压变换电路有多组，下面以LED4组为例进行分析。
