（2）稳压工作
    当输出的＋12V、+24V电压升高时，IC10的R极电压升高，A极电压降低，IC7内部发光二极管通过的电流加大，光敏三极管导通电阻减小，IC1的③脚得到的反馈电压比正常时低，开关管的导通时间相应地变短，T1上的各感应电压会相应地降低，+12V、+24V输出端的电压恢复到正常值；当＋12V、+24V供电输出端的电压偏低时，其稳压过程与前述相反。
    （3）过压保护
    当＋12V、+24V电压超过一定值时，齐纳击穿稳压管ZD14、ZD15，给Q11基极送去一个高电平，于是Q11饱和导通，其集电极为低电平，IC7的①脚变为低电平，IC7截止，IC1 21脚的电压快速达到保护门限电压6.4V，IC1内部振荡器被关断，整个电源电路随即停止工作，从而实现过压保护。
    （4）芯片内欠压保护
    当IC1的②脚供电电压降到欠压锁定电压时，欠压保护电路起控，强制两个振荡器停止振荡，功率开关管因无法得到驱动信号而被关断，从而实现欠压保护。
    （5）过流保护
    当由于某些原因使得功率输出回路的电流过大时，经取样电阻取样，IC1过流保护脚外围电容积分，反馈到IC内部后过流保护电路起控，强制振荡器停止振荡，从而实现过流保护。
    （6）过载保护
    当12V、24V电压负载过载时，IC1 21脚的反馈电压会相应地升高。当21脚电压超过典型电压6.4V时，过载保护电路起控，强制振荡器停止振荡，从而实现过载保护。
      （7）过热保护
    当由于某些原因使得IC1芯片基板温度超过关断温度时，过热保护电路起控，强制振荡器停止振荡，从而实现过热保护。
      4、恒流电路（见图4）

    （1）恒流电源电路
    L5L013电源板的恒流电路由BOOST升压电路（+24V电压经BOOST升压得到79V给各路灯条供电）和恒流控制电路（含OZ9916B及其外围元件）两部分组成。

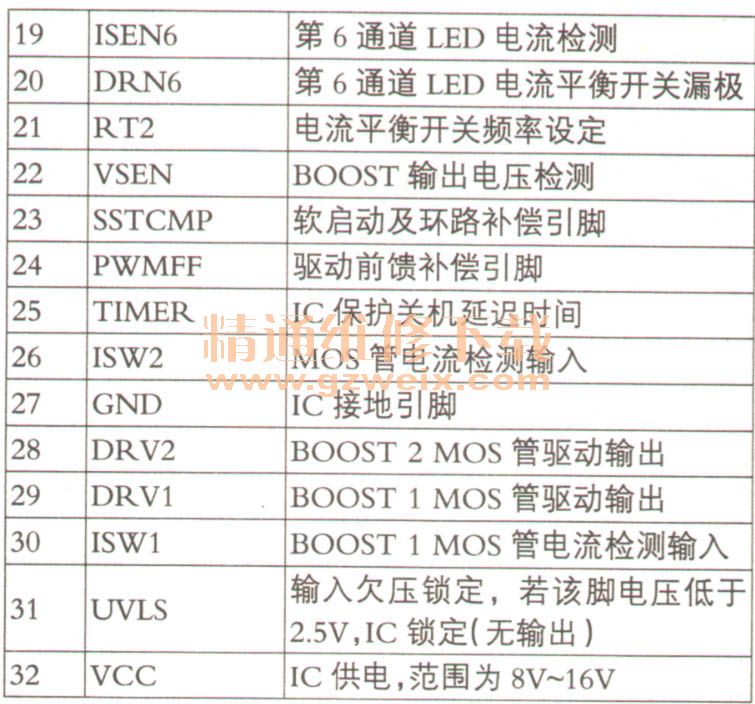

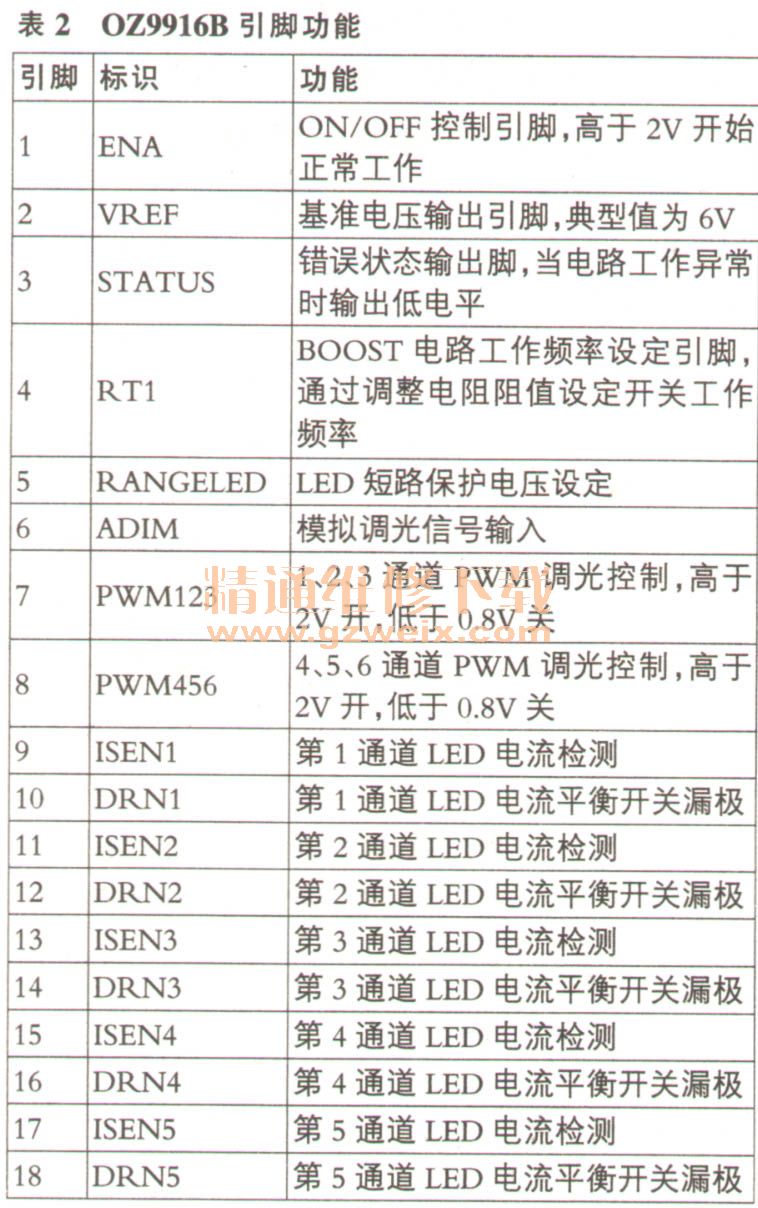

    IC2为多通道大电流LED恒流控制芯片，OZ9916B引脚功能见表2. L3、L4为升压电感，Q12、Q13为功率开关管，D33、D34为整流二极管，C42～C44为滤波电容，R207 ～R209为取样电阻，R151、R152为隔离电阻。


    二次开机后，24V电压分两路：一路经恒流BOOST升压电路升压（由恒流驱动控制芯片OZ9916B控制），另一路经分压电阻R215、R216分压后送给IC2欠压检测。12V电压经限流电阻R161及Q14给IC2供电（Q14受控于ENA）。当主板工作正常时，输出正常的PWM及ENA信号，IC2起振，BOOST升压电路正常工作，为LED灯条提供稳定的工作电压和恒定的工作电流，LED灯条正常发光。
