以下介绍几种应用。

　　主控数字时钟
　　
　　可编程硅振荡器一个明显的应用是在基于微处理器系统中作为主控时钟振荡器。事实上，在中等速度的微控制器应用中，它提供一个稳定的又具有柔性的时钟信号，这对于处理器须要运行在多频率（例如静止，等待，突发方式）时特别有用。采用SPI或IIC兼容串行接口，CPU对于每一方式能够为它的主控时钟执行程序。然而把器件限定在这种简单功能，就忽视了它的灵活性价值。

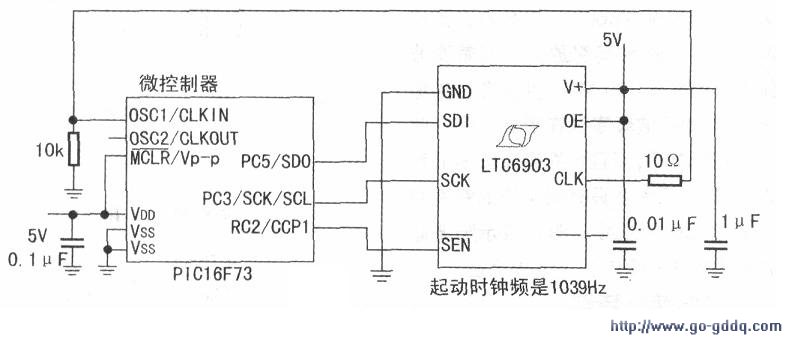

　　下图表示微控制器配置它自己的系统时钟。

　　多相时钟信号去同步稳压
　　
　　在服务器中，通信和大型数据系统中，要为CPU，驱动器，I/O子系统等要用各种稳压电源，在同步定时这些开关稳压器方面，本器件在异相运行而有若干优点。由于一个稳压器电流增加，而另一稳压器电流降低，减弱输入和输出的波纹以及电容器的惯性。各个时钟频率和它们的谐波混合所引起的脉冲差拍被消除。另一优点是由于较小的开关电流暂态过程，就消除了辐射电磁干扰。在许多应用中，衰减电磁干扰是一个关键，从而可以降低屏蔽机壳制作成本，不必要进行复杂的接地和电源设计，减小设计试验的反复和时间。

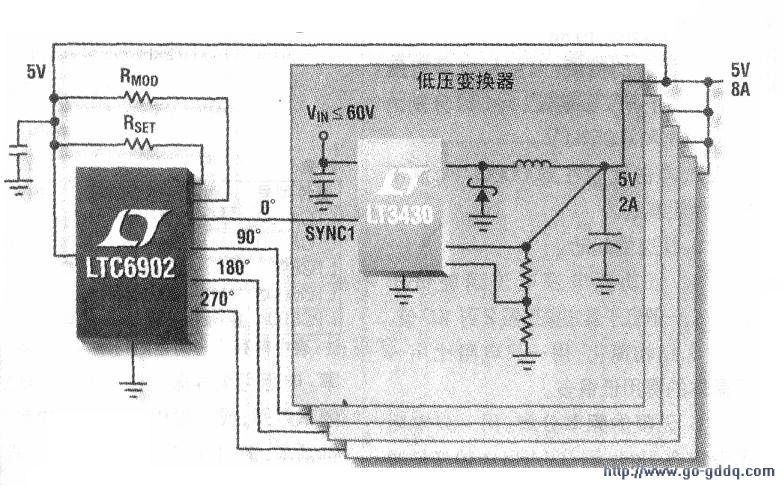

　　用TLC6902去解决这个问题，此处供给1,2，3或4相输出，所有各相都从一个共用主控振荡器引出(见下图)。本器件也提供优于单通道型式的另外重要优点：输出可以是扩频频率调制(SSFM)，用一个伪随机噪声(PRN)信号将振荡器的能量扩展到一个很宽的频带上。正确的选择调制设定电阻，能够把电磁辐射干扰峰值衰减高达20dB．它确立低扩展调制百分数0%~100%（实际范围约为10%～40%）。选择适当的调制系数（度），辐射电磁干扰频谱图形能够得以平化，在整个频带上扩展的比较均匀。由于SSFM加到基频上，应注意，所有谐波都被衰减。作为伺服环的一部分，通过内部25kHz低通滤波器而频率“跃起”是缓慢上升。这些良好控制的过渡过程，保证稳压器变换带宽不被超过，从而保持稳压作用，效率和负载响应。图4表示低的电磁干扰，同步的4相电源。

　　定时电路
　　
　　硅振荡器的宽频带范围促使它应用在各种定时电路中。它们的频带宽，体积小，低功耗以及几乎不受冲击影响等，使得这些器件构成模块，造就灵活的精密定时功能。例如，采用另外计数器，构成的间歇振荡器在800纳秒(ns)到16秒范围内具有1%的精度(动态范围为20×l0(6):11)。

　　测试电路
　　

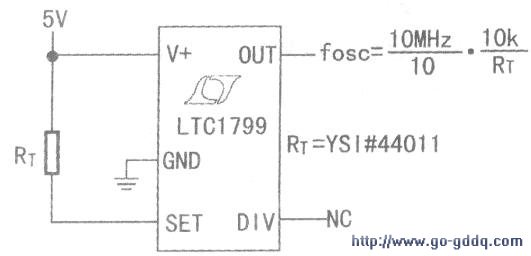

　　用热敏电阻代替Rsr，可以制作意料到的、虽是非线性温度对频率关系的振荡器。阻值覆盖很宽温度范围的热敏电阻，被选择去方便地配合主控振荡器单一分频器的调整。通过加入扩展卡的试验，能够计算附加串联和并联电阻阻值，对特定热敏电阻和温度范围，可改善输出频率线性关系。在均匀的温度范围内，电路中LTC1799将提供小于+/-0.5℃的频率误差。下图表示热敏电阻传感器。
