一种新型的可编程硅振荡电路
来源:本站整理  作者:佚名  2011-11-01 07:27:56



  滤波器电路

  变换电容器的滤波器常需要一个非标准的,甚至是可调的参考频率。因为滤波器的响应是随着此频率而改变,重要的是信号源对时间、温度和电压变化稳定性要好。

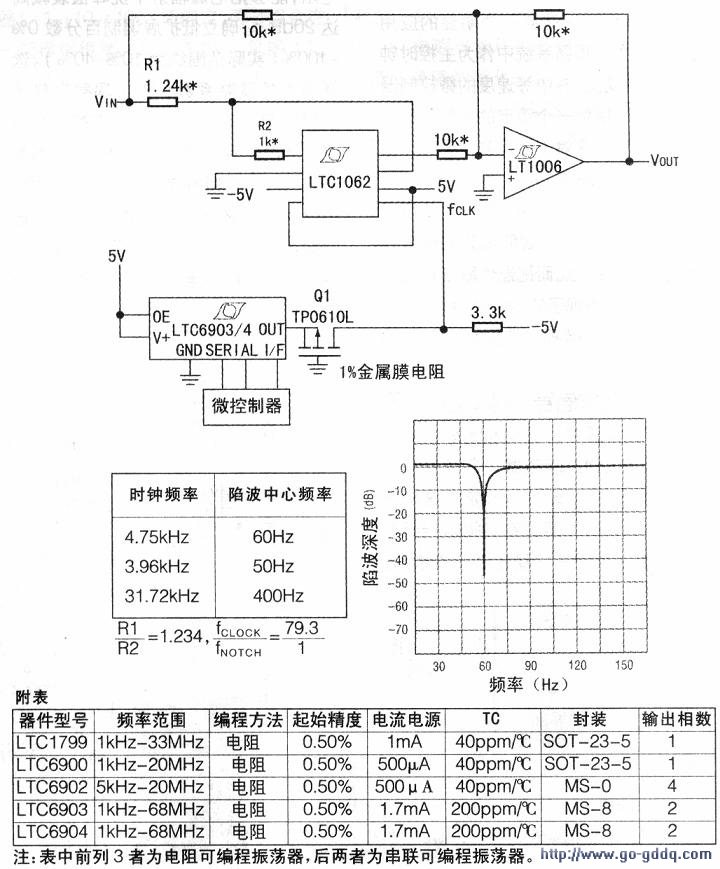

  对于这种应用,串联可编程振荡器是一种良好选择。下图表示一种良好选择。而精确的60Hz可调陷波滤波器。LTC1062和运算放大器起着滤波作用,而LTC6903/4提供参考时钟信号,通常的陷波频率列在下图表中。此电路不仅灵活,而且也提供有很高的性能,在陷波频率上具有很尖锐的斜率和高于45dB的衰减。下图表示陷波滤波器和其频率响应。

  硅振荡器特点

  1、优秀的性能:温度和电源电压稳定性高于RC振荡器(可调)分别为40ppm/℃和0.05%/V。

  2、冲击试验在60000G下,测不出其性能衰减。

  3、快速的起动。

  4、低功耗电源电流消耗低于500μA.—般低于其它振荡器2到100倍。

  5、结构简化,用一只电阻比用一只晶体的费用低很多。

  6、无限的频率分解,用一只电阻可设定在1kHz到33MHz中的任何频率。电阻可编程振荡器可调谐在很宽的频率范围,或可提供非标准值的参考时钟频率,例如,用在电容变换滤波器中。

  7、在SOT-23封装的IC和一电阻构成振荡器在PCB占的位置很小,约为9平方毫米,高仅为1mm。
