二、电路主要芯片
　　
　　1．MT8222芯片
　　

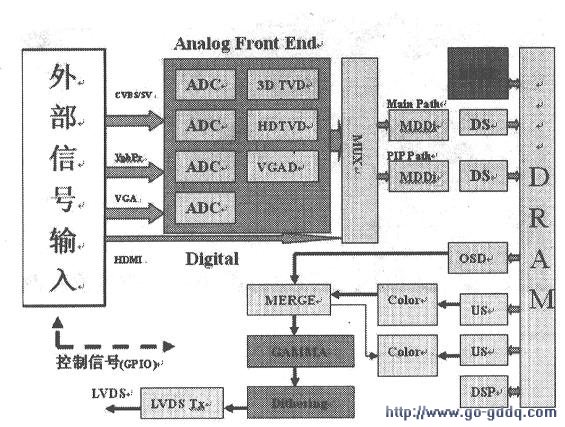

　　MT8222AHSU-B是MTK公司专为创维电视提供的一种高集成度IC．集成了CPU、视频解码、音频解码、图像处理、HDMI信号处理，支持RM高清格式电影和H.264解码功能，支持视频信号画中画功能。该芯片在不同的软件程序支持下，可接驳分辨率1366x768的HD屏和分辨率1920x1080的FULL-HD屏。目前该机芯只支持FULL-HD屏。

　　2、控制方式（见下图)

　　本系统有四组I2C．第一组控制高频头(Ul)，第二组控制功放(U812)，第三组控制EEPROM(24C32)，第四组为升级总线，通过VGA端子(JA3)让系统升级。图I2C总线通过SDA（串行数据线）、SCL（串行时钟线）两根线使得连到总线上的器件可以相互传送信息，并根据地址识别每一个器件。总线端口为开漏结构，故总线上必须接上拉电阻，上拉电阻与电源、SDA、SCL、总线串接电阻有关，通常可选2—lOKΩ。

　　3．控制信号的输入和输出　　
　　
　　由于某些控制信号后级加有反相电路等，以下说明的高低电平均是指主芯片的引脚端电压值。

　　HDMI-DETl((80)、(78)脚)，当插入HDMI信号线且主芯片检测到HDMI的5v电源时．此引脚输出一个高电平：

　　OPWR0-5V((225)、(213)脚)，此引脚输入HDMI信号源端的5v电源．由CPU进行检测．作为有HDMI信号插入的依据，并由(80)、(78)脚发送HDMI-DETI信号；PWMO（(63)脚），屏的背光亮度控制信号，此引脚输出的是脉宽调制信号：

　　OIRI((75)脚)，此引脚为输入到主芯片的遥控红外信号；PPWR-SW（(121)脚），此引脚为屏供电控制信号，高电平时输出屏供电12V;POWER-ON（(79)脚），此引脚输出电源的控制开关信号，高电平时主电源工作，输出12V、24V。低电平时电源只输出待机Sv;Kl((21)脚)、K2((22)脚)，通过内置的两个ADC取样量化后，根据程序设定相应相关的按键功能：

　　ADIN1（(19)脚），屏变功能的感光电压输入口，信号通过内置的ADC取样量化后，根据程序设定调整屏背光的亮度；ADIN2（(20)脚），此引脚输出红、蓝指示灯的控制信号，高电平蓝灯亮，低电平红灯亮；GPI0-7((124))、GPI0-9（(126)脚），分别控制USB1和USB2电源开与关：

　　MUTE（(53)脚），此引脚输出功放静音信号，高电平为静音，低电平为正常功放：BL-CTL（(81)脚），此引脚输出屏背光的开关信号，高电平为开背光，低电平为关背光。

　　4．DDR2SDRAM功能简介
　　
　　由于该机芯板须支持1920x1080分辨率的画面清晰度，并且还支持H.264高清格式解码．主lC在工作以及解码过程中会处理庞大的数据和大量的中间结果，而这些数据及中间结果需要一个存储器临时存放，它需具备足够大的容量和存取速度,DDR2SDRAM可以充当这样的角色，采用WINBOND的W9425G6EH-4DDR2SDRAM．其容量为256M-bit,时钟速率为128MHz．采用2.6V供电系统，系统开机后，主lC先将主程序装载到DDR2SDRAM中，然后才开始主程序的运行。如果主lC与DDR2SDRAM之间的匹配电阻虚焊，则会出现“黑屏”和不开机的现象。
