四、机芯系统开机信号流程
该机芯系统开机按下述流程步骤进行:
1.交流或者待机开机:
2.系统CPU接收到指令后发POWER-ON信号:
3.电源板接收到开机指令POWER-ON.开机生成12V-M.再经过DC-DC电压转换成各模块的供电压,CPU开始初始化;4.主芯片开始和DDR进行通讯:
5.主芯片从FLASH中调用程序到DDR中:
6.系统开始初始化各类寄存器:
7.系统开始从EEPROM读取数据:
8.系统开始检测TUNER和功放的总线连接.并进行初始化:
9.初始化完毕,系统进入开机状态。
五、酷开系统介绍
本机酷开系统采用了AMLogIC公司最新的AML7266-H主芯片,在原有酷开电视“酷影”“酷乐”“酷K”的基础上,特别增加了网络视频功能和酷开学堂幼教模块.系统的音视频解码能力进一步提升,可支持720P RM/RMVB,1080P30FPs MPEGl/2/4格式,swf格式flash.1080P30fps或720P的H.264格式等。

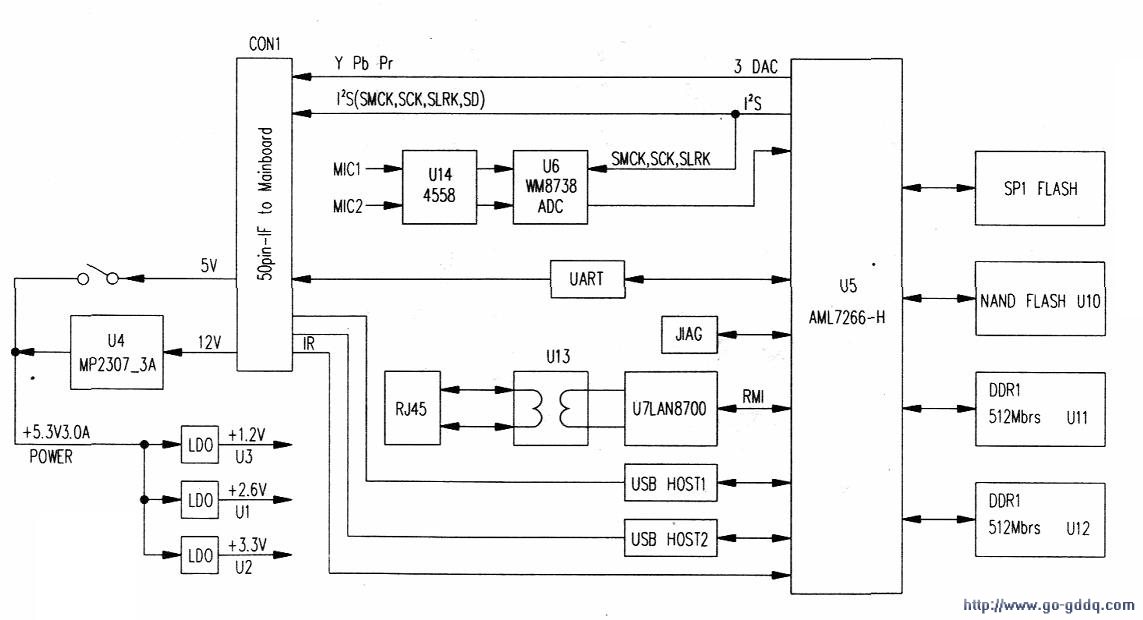

1、系统框图(下图)
2.电源网络(下图)
