七、LED背光恒流驱动板
　　
　　由于LED电视采用的是LED背光．LED的驱动电压和电流是由LED发光二极管的个数决定，不同尺寸的电视LED发光二极管的数量不一样，输入电压也是不一样的．每个二极管的压降大概在2.8V到3.5V之间。恒流板的作用就是将电源板输出的24V或者其他标准的电压转换为屏需要的电压。如下图。

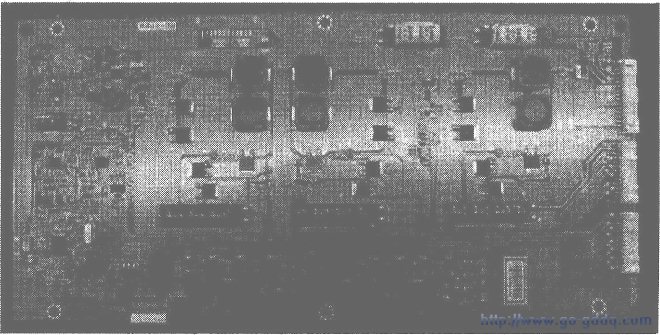

　　下图是42英寸的LG-LED屏的背光驱动板．主要完成将电源输出的24V电压转换为屏需要的l35V的驱动电压，点亮背光，显示图像。输入的主要信号是24V供电、背光的开机信号和亮度控制信号，开机信号为5v．亮度控制信号为3.3V，变化时该电压会变化，没有该电压背光不亮。

　　八、伴音功放部分
　　
　　1．功放处理芯片STA335BW
　　
　　8K系列机芯数字功放采用ST公司的STA335BW．该芯片集成了数字音频处理、数字放大控制、PWM信号输出的功能．是一款高效率的D类音频输出放大器。

　　(1)STA335BW引脚功能

　　此芯片采用PSS0-36Slug Down封装，输入电压范围为SV-24V,可以输出重低音功能．可以外接无源重低音和电视组成2.1声道的音响。

　　该芯片的电源供电电压VCC为24V,数字模块的供电Vdd为3.3V。下图为引脚排列图．下表为主要引脚功能描述。







 　　RESET信号由主lC(GPI0-3(120)脚)控制，正常工作时为高电平。交流关机静音和遥控静音通过双向二极管023选通（高电平选通），然后经过反相电路输入低电平给STA335BW的PWRDN。音频信号通过IzS的方式输入，经过音频处理、功率放大后输出PWM脉冲，脉冲的频率成分包括需要的音频信号和与调制过程相关的高频能量。在输出级和扬声器之间插入一个低通滤波器以将电磁干扰减至最小，并且避免以太多的高频能量驱动扬声器。低通滤波器通常采用电容器和电感器。

　　此芯片出现异常时．会有伴音无声或杂音问题（表现为某种频率的音频信号不良）。

















































































































































































































































































































































































-
