三、主要电路介绍

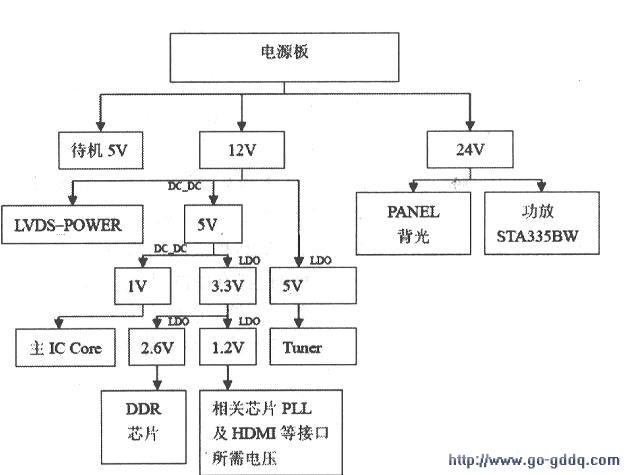

　　1、主要供电电路方框（见下图）

　　电源接通后．电源板通过CON4提供给主板Sv待机电压，只有当POWER-ON为高电平时，即CPU送出高电平的POW-ER-ON信号，电源板才开始输出主电压12V和24V。其中24V给PANEL背光及功放STA335BW供电：主电压12V-路直接给LVDS供电，一路通过一个LDO(U28)输出5v给Tuner供电，一路通过DC-DC(U18)输出5v给USB及后级数字电路模块提供电压。经U18输出的5v电压，利用LDO稳压转换，输出3.3V的主芯片DSP及其它功能模块所需_丁作电压，以及DDR正常T作所需的2.6V电压以及PLL等所需的1.2V电压。

　　2．DC-DC
　　
　　本机芯使用两个DC-DC电源芯片，1个是MP8708(U18)，12V转5v;另1个是MP1482(U16)，5v转1V。其中MP8708提供5v．最大电流可通过4A;MP1482为主芯片核供电，工作电流为2A，待机电流仅为lμA，转换效率高达93%．配合外围电路可输出3.3V、5v、12V，自带有过流保护电路，当负载过流时它的工作频率会由150KHz降到15KHz。输出电压降至1V以下。

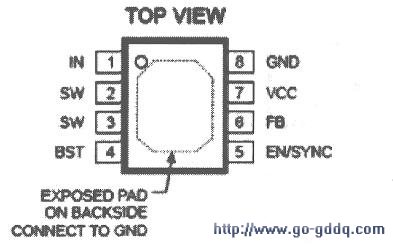

　　(1)MP14821)引脚排列（下图）

　　2)引脚功能（下表）
　　

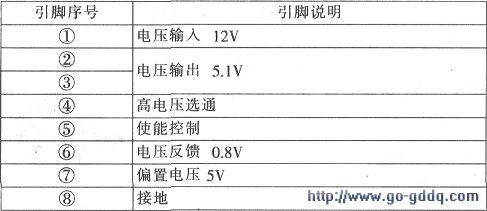

　　表 MP1482引脚功能表

　　3)常见故障及处理
　　
　　该芯片输出电压为主芯片内核电压，异常时直接引起不开机，低温时开机慢故障现象，开机后MPS1482没有输出电压，一段时间后才有输出。出现此问题一般第(6)脚补偿电路出问题．可以更换其RC网络的电阻。

　　（2)MP8708
　　
　　MP8708工作电流为4A．当负载过流时它的工作频率会由300KHz降到30KHz。该芯片负载比为O%到99%PWM控制．输入电压范围4.5V到16V，输出电压范围可从0.8V到vCC。

　　1)引脚排列（下图）

　　2)引脚功能（下表）
　　
　　表 MP8708引脚功能表

　　3)常见故障及处理
　　
　　芯片输出电压为主板正常工作电压．异常时主板将不开机．5v偏低时USB会有识别不良的现象。
