六、电源板原理与维修

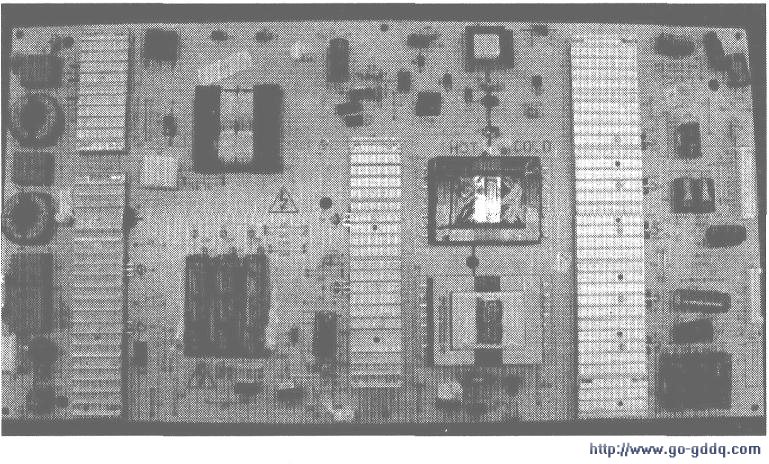

由于整机采用的是超薄设计，所以本机芯电源板的结构与以前的电源结构和排版完全不同，包括电容和变压器都采用的是扁平化设计，参见下图。
1．电源组成结构方框及说明
本电源采用Sanken公司的待机芯片STR-A6159M .PFC控制芯片SSC2001S与主芯片SSC9512S．主芯片为半桥谐振控制芯片．电源板电路由四部分组成。
(1)市电输入电路与整流滤波电路。由电感、电容组成的低通滤波器组成。
(2)PFC（功率因数校正）校正电路，由Sanken控制芯片SSC2001S组成。
(3)控制电路。由A、B两部份组成。
A:副电源（+5待机开关稳压电路）；由Sanken公司的STR-A6159M组成，此电路为反激式电路．STR-A6159M集成了开关MOSFET管。
B：+24V、12V主开关稳压电路。由Sanken芯片SSC9512S控制两个开关管，与它控制的开关管组成了半桥谐振式电路。
(4)各控制电路输出侧整流稳压电路。输出整流电路由二极管组成半波整流电路。

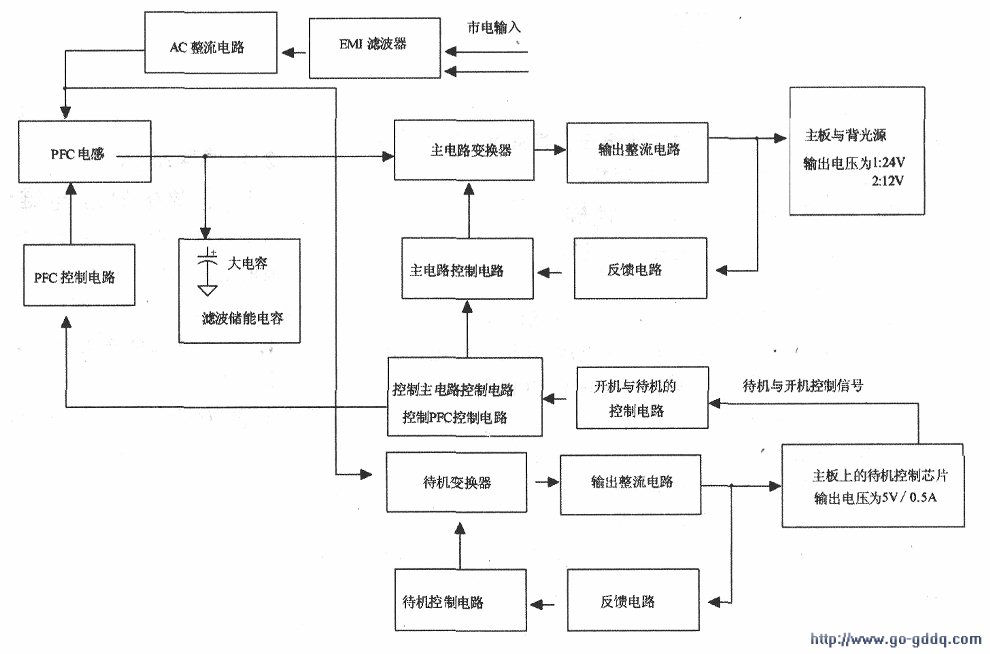

各部分电路的方框图见下图：
