部分小型企业主配电盘配置了DW类半自动万能断路器。

　　该断路器具有失压脱扣、过载延时脱扣及瞬间过流脱扣等保护功能．缺点是高压恢复供电时需人工按一下合闸按钮，DW闭合后才能向负载供电。完成配电任务。这样每逢停电都需专人守候．以便来电后及时合闸，感觉很不方便。更换一台全自动DW需要上千元的费用。笔者将彩电延时消磁电路改制为自动重合闸装置．效果良好，成本只需几元钱。

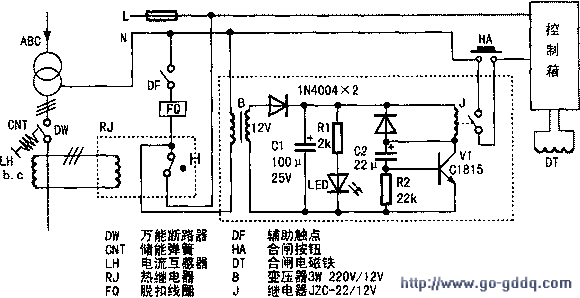

　　整个电路连接及元件参数见图，图中虚线框内为自制增添部分。交流12V经整流、滤波后送给C2充电。延时1秒后，三极管V1导通．继电器J常开触点吸合。2秒钟后继电器释放，完成模拟HA按钮合闸动作。R1和LED是变压器空载时的负载，兼作热继电器过流动作指示灯。

　　此电路保留了对供电过流过载的保护功能。当用电电路发生过载或短路故障时，电流互感器的二次电流通过热继电器RJ，在任一相电流超过其整定值的延时时间，或瞬问短路电流超过整定电流值6倍时，大电流使RJ双金属片弯曲，带动其辅助触点断开(RJ辅助触点复位应调整在手动复位)，脱扣器FQ线圈失电，带动联动机构跳闸，可避免变压器B损坏。在排除故障后，因RJ触点已经断开，重合闸电路欠去工作电流而仍不工作，必须要手动复位RJ触点，重合闸电路才能得电，继电器J常丌触点吸合一次，控制箱街到合闸信号，合闸电磁铁执行合闸命令，DW合闸后储能弹簧维持其合闸状念。自动重合闸程序操作结束。
