一般的微型计算机都配备有并行打印机端口，它是一个25芯的母接头，通常工作于8位数据输出方式用以驱动打印机、绘图仪等其它外设，同时又对这些设备的状态进行监测，确定外设的工作状态。因此，它既可以进行数据输出，又可以进行数据输入，非常适合于一般的数字I／O，对数字信号进行采集或控制外部的继电器驱动外部机械设施。

　　并行口结构现笔者对打印机的并行口做一分析，配有两个并口的计算机经系统引导后，初始化过程把并行端口配置成LPTl、LPT2二个输出端口，这二个端口又分配了不同的数据地址、状态地址和控制地址，其地址如表1所示。

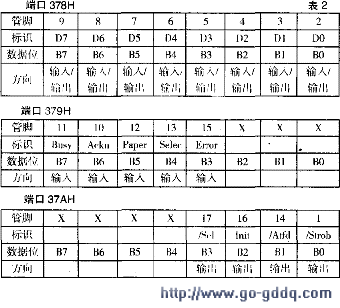

　　并行端口LPLL的管脚分布如表2。在这里笔者把数据端口作为一个输入／输出端口，状态端口作为一个输入端口，控制端口是一个输出端口。

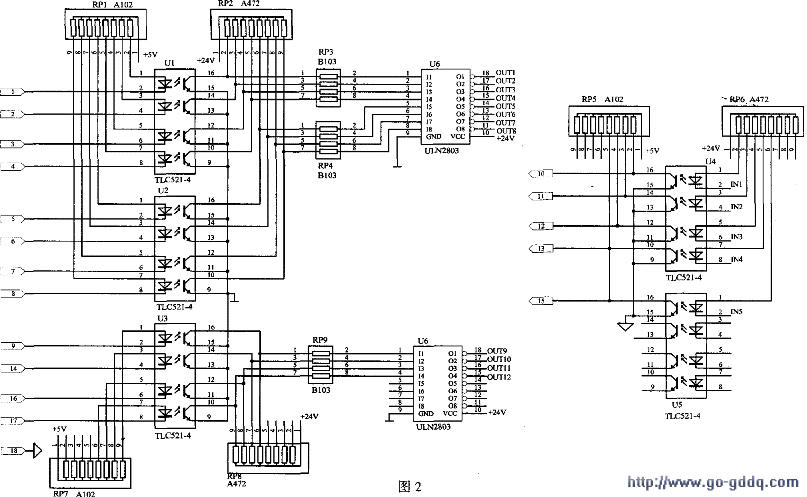

　　并行口驱动电路对于大多数用户而言，需要电路的驱动能力为电压24V，电流至少为20mA，以便于驱动继电器等；此外，对于大多数输入信号而言，为了防止干扰，一般采用24V作为信号。由于计算机主板提供给打印口的电压为5V，电流只有几毫安，作为输出，根本无法驱动继电器等执行元件，作为输入，又无法与外部信号匹配。为此，笔者设计了此驱动电路，电路如图1所示。本电路中，首要目的是实现电平转换。这里采用光电耦合管TLC521，一是实现5V、24V电平转换，二是隔离计算机主板电路与外部电路，防止外部电路对计算机主板的干扰，造成计算机死机，甚至主板损坏。TLC521仅能实现电平的转换，并不能提高电路的驱动能力，而uLN2803则提供了这种功能。此外，电阻RPl、RP2、RP5、RP6、RP7、RP8为上拉电阻，RP3、RP4、RP9为限流电阻。值得注意的是，电源5V与24V不能共用地。

　　本电路中，笔者将端口378H（即管脚2-9）均作为输出使用，实际使用中，也可以作为输人，这主要取决于你的。I／O分配。若作为输入，仅需输入部分替代输出部分即可。

　　计算机对打印口的控制实例电路如图2所示，此电路中，J1为继电器，s1为开关。实现功能为：根据S1输入的状态，控制输出继电器Jl的通断。

　　程序如下（c语言）：

　　char ch=0，c=O，iostatus=0；
    ch=_inp（0x379）；    ，／读入端口379H状态
    c=ch&0x08；    ／／仅保持管脚1 5的状态，屏蔽其它位
    if（c!=0）    iostatusl=Ox4；  ／／判断其状态，决定管脚16的输出状态
    else iostatus&=Oxob；-Outp（Ox37a，iostatus）；    ／／输出
