航标、路标信号灯节能电路
来源:本站整理  作者:佚名  2010-06-17 09:56:52

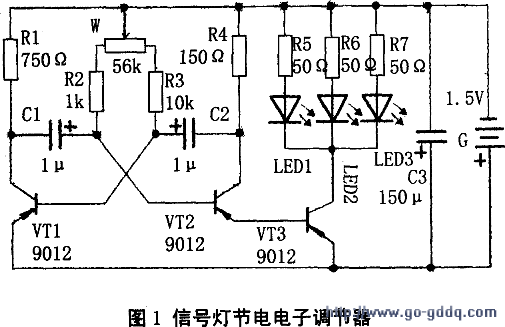

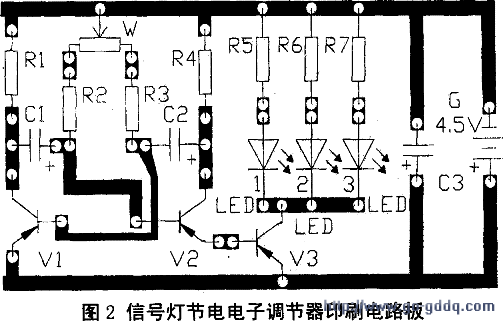

  笔者巧妙构思:对航标、路标信号灯为节约电能延长电池使用寿命,同时希望信号灯亮度可调,采用晶体管电子开关和矩形脉冲(脉冲数可改变)控制的节电电子调节器来改变信号灯的亮度,电子调节器功耗微小,它能是灯亮度平稳地从最大值变到微亮或中亮,且分3种颜色发光。电路如图1、图2所示。

  1.电路工作原理


        由晶体三极管VT1、VD2组成自激多谐振荡器,其脉冲频率可由电位器W平稳地调节。由三极管VT3组成电子开关,控制信号灯LEDl、LED2、LED3的工作。

  2.元件的选择


      VT1~VT3选用型号为9012,C1、C2为电解电容,容量为1 μ F;C3容量为220 μ F,R1、R2、R3、R4、R5、R6、R7电阻值分别是:1 k Ω、35 k Ω、35 k Ω、1 k Ω、50Ω、50 Ω、50 Ω,W为56 k Ω的电位器,LEDl、LED2、LED3发光二极管选用磷化镓或磷砷化镓高亮度发光二极管,如:BT201A、L2771,分3种颜色,即:红、绿、黄是对行船、行人时最显而易见。其他按图中的要求进行选取。

  该电路的最大的特点:在电源电压为3~6 V时均能正常工作,只要按图装配不需调试。本人确认,这种电路实用而有趣,看完文章后可动手制作,一装即成。
