目前，高强度放电灯(HID)在办公楼宇、商场照明和户外泛光照明方面已得到广泛使用。由于大功率节能灯具有高光效(≥801m/W)、高显色指数(≥90)和低成本、长寿命等特征，在很多场合可以替代传统HID灯。对于以往被广泛应用的小功率 (如26W以下）节能灯，由于可以允许不带功率因数校正(PFC)功能，故可以采用简单的驱动电路。而对于大功率节能灯来说，根据IEC1OOO-3-2等标准要求，必须对其电子镇流器的输入电流谱波进行限制，即必须采取 PFC技术措施。

　　带有PFC功能的电子镇流器通常需使用 2块单片 IC，其中一块IC是PFC控制器。另一块IC是镇流器控制器。英飞凌科技公司最近推出的智能镇流器控制器 ICB1FLO2G，将 PFC控制器和镇流器控制器集成在同一芯片上，从而使外部元件数量大幅缩减，使镇流器电路设计大为简化。

　　ICB1FLO2G 是 ICB1FLOIG 的升级产品)采用 18 引脚 PG-DSO封装，为设计高功率因数、高性能、低成本和高可靠电子镇流器，提供了单芯片解决方案。

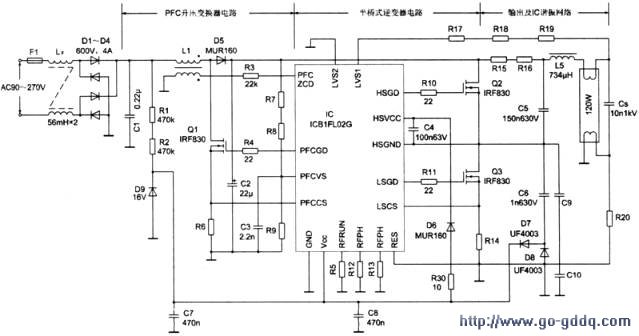

　　基于 ICB1FLO2G 的 120W节能灯电子镇流器电路如图 1所示。该电路由输入EMI 滤波器、有源 PFC升压变换器、半桥式逆变器及输出级等部分组成。

    对于下图所示电路，当接通 AC 电源后，桥式整流电路输出电压(未经滤波，C1 不是平滑电容)而是高频滤波电容)经 R1 和R2对电容C7、C8充电。当 IC脚 VCC上的电压超过 IOV 的门限后，IC导通，IC脚 RES 输出一个 20μA 的电流检测灯管低端灯丝是否完好。只要脚 RES上的电压低于 16V，就被认为下端灯丝是完好的。通过R15、R16 的电流流向灯管上端灯丝，再经 R19、R18 和 R17 流入 IC 脚 LVS1。只要流入脚 LVS1 的电流大于15μA，则说明上端灯丝是完好的。只要灯丝完好，半桥电路和PFC前量级电路同时开始工作。如果灯丝异常，电路则进入故障保护模式。
