地球上的资源是有限的，为了确保人类能够健康持续发展，节能环保已成为当今各行各业关注的重点。在与人们工作生活密切相关的照明光源产业，业界也一直在积极探索研发，技术不断改进革新，特别是近年来出现的高亮发光二极管（LED），由于具有体积小、寿命长、耗电量少、发热量低、无交流闪烁、启动速度快、电磁干扰小、光线自然纯正等诸多优点，已被广泛应用在交通信号指示、手机屏幕背光、汽车摩托装饰、大尺寸平面显示等领域。
而利用高亮白光LED制作的照明灯具，摒弃了传统白炽灯泡的耗电多、亮度低、色偏黄、易破碎等缺点，并且不像荧光灯废弃后会对环境造成汞污染，其日益成为人们首选的照明灯饰新宠。
现在市场上LED应急灯琳琅满目，但工作原理大同小异，本文就介绍一下常见的三款LED灯，一种使用三节普通AAA电池，一种是插接电话线，另一种自带铅酸蓄电池充电，这三款产品均采用高亮白光LED，并带有反光板，灯杆采用金属螺旋管，可随意弯曲转向自由调整灯头角度，灯座上设有按钮式开关，小巧实用，携带方便。、普通AAA 电池的LED应急灯：

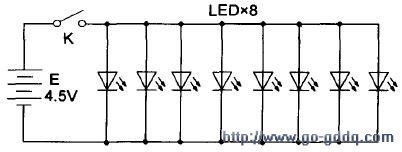

图1是其电路工作原理图。

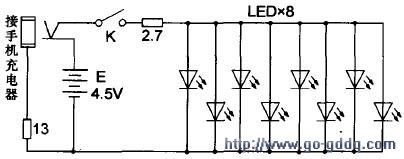

当电池电压为4.38V时工作电流实测约150mA，LED上的压降为3.2V。为有效延长电池的使用时间，笔者决定在按钮开关K后面串接小阻值的限流电阻，经反复试验采用2.7Ω电阻时电流降为120mA，亮度亦无明显变化。如嫌电池昂贵也可改用220V交流市电，这就需要配一个合适的电源适配器，建议选用家中已废弃的手机电池充电器，由于手机充电器插头外形繁多不一，需提前用单声道耳机插头改造一下，笔者找到的充电器输出电压6.28V，改造后电路原理图如图2所示，实测工作电流约138mA。
