混合类末级功放电路的制作
来源:本站整理  作者:佚名  2010-07-07 10:26:16



  本末级功放功率约为2x20W,性能好,主要用于推动书架音箱。

  先看S类放大器,前级采用高性能甲类运放放大,后级采用传统乙类放大,并通过电桥(R12、R13、R14、R15)与负载扬声器RL连接(如图1)。在理想状态下,电流放大级A2(乙类)的增益无穷大。

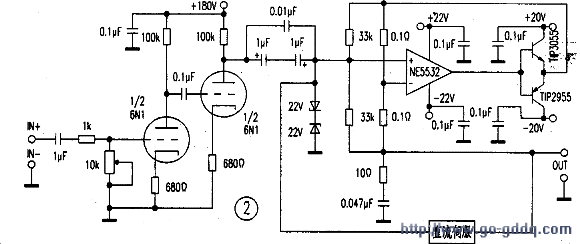

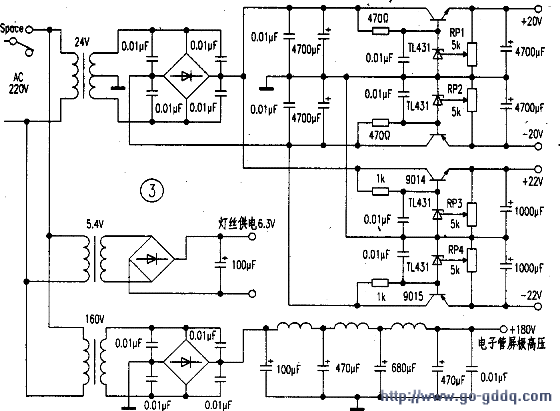

  根据电桥平衡原理,它的正负极两点的电压相等,等于电压放大级Al(甲类)的输出,RL上的电压波形与A1输出的电压波形一致,电流却由A2提供,这样放大效果几乎如甲类,而效率接近乙类。只要元件选取得当,它既能消除过零截止失真及饱和削顶失真,又能消除扬声器感性产生的反电动势影响。考虑传统S类放大器与纯电子管功放各自的优缺点,前级电压放大级A1(甲类)采用电子管,后级电流放大级A2(乙类)采用运放和晶体管,这是本功放的特点,具体电路见图2,电源电路见图3。


  元件选择要求严格,无极性电容采用无感线性CBB电容,电阻采用低噪声金属膜电阻。功放的电压放大级采用电子管6Nl,电流推动级采用NE5532缓冲,电流放大级采用东芝的大塑封管TIP3055/TIP2955。焊接时用插槽代替运放,先不插入运放,电流放大管TIP3055/TIP2955仅各加一小块铝合金散热板即可。确保焊接无误后。调节RPl~RP4把电源调到所规定的电压,断电再把运放插入。


  把输入电位器旋至最小,试接电源,电路无异常1分钟后方可继续调试,用万用表直流电压挡测输出端电压,如果小于10mV即算正常。一切正常后可接入信号源和假负载调试。输出正常后,煲机2小时稳定后方可试听。

  开机半小时后电流功率管TIP3055/TIP2955并不很烫,说明效率还是比较高。本机制作调试好后,无论使用中档还是高档的音箱,此机效果都发挥得淋漓尽致。
