把反相器奇数级串联起来，再将输出端连到输入端，就构成一个环形振荡器，其频率由反相器自身的延迟时间决定。通常人们用三级反相器构成环形振荡器。

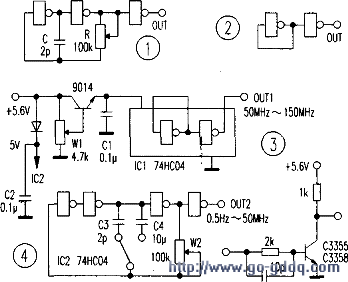

　　笔者实测，当用74HC00或74HC04构成环形振荡器时，由于其延迟时间不同，其振荡频率在40MHz～70MHz之间。当用CD（CMOS器件）系列的反相器时，其频率在1OMHz～24MHz之间。为了调整上述振荡器的频率，可在环路中插入阻容元件，如图l所示。如选择一个自由振荡频率在55MHz左右的环形振荡器，且C用2pF，R用100kΩ电位器，其频率可在0.05MHz～50MHz之间调节。

　　单级反相器是否也可构成环形振荡器呢？笔者进行了实验（见图2）。单级反相器构成的环形振荡器仍然可以起振，其频率也正好是三级反相器的三倍，在120MHz～200MHz之间。怎样调节其频率呢？笔者发现只要改变电源电压，其振荡频率即可在大范围内调节。

　　仍以前述的55MHz环形振荡器的集成电路为例，当电压从0.64V变到5V时，其频率从O.15MHz变到160MHz，而且基本上与电压呈线性关系。当然，由于电源电压的变化，其输出振幅也是变化的，当电压低至0.64V时，振幅已很小了。

　　为此，可以只取2V～5V的一段控制电压，其频率大约为50MHz～160MHz，如图3所示。50MHz以下的可与三级反相器构成的环形振荡器衔接，如将其电容换为lOμF，则其低端可延伸至0.5Hz。按照这一思路，就可以构成一个从零点几赫兹到几十兆赫兹的脉冲振荡器（见图4）。如果能选到延迟时间特别短的反相器，其频率可以达到200MHz以上，其基波和谐波可覆盖全部电视频道。对业余电子爱好者而言，应该是一个很有用的信号源。

　　为了减少反相器输出频率的幅度差别，可加一级放大器进行均衡，但其性能要好，否则得不偿失。

　　顺便指出，将上述150MHz压控振荡器与锁相环结合起来，可构成频率上限达150MHz的合成脉冲信号源。
