煤矿潜水泵自动排水控制电路
来源:本站整理  作者:佚名  2010-07-07 10:26:31



  电路安全性分析

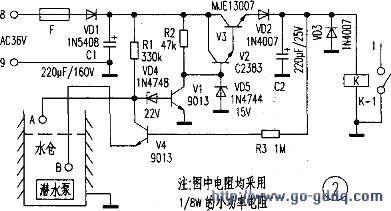

    由图2可知,电路实质是通过水电阻把V1管基极电位拉低,从而达到控制水泵通断的目的,现计算当A点检测极(即V1管的基极)与水接触时的电压和入地电流大小,电路可等效为图3。

  1.通过实际测量,井下水仓里的水电阻约在15kΩ左右,则人地电流:

  I地=Ec/(R1+R水)=50V/345kΩ≈0.14mA此时A点对地电压:

  UA=I地×R水=O.14mAxl5kΩ=2.1V2.假设水电阻为零,A点对地电压为零,入地最大电流为:I地=Ec/R1=50V/330kΩ≈O.15mA3.通过计算可知,检测极接地时,最高电压(2.1V)和最大入地电流(0.15mA)的大小,在安全型火花电压和电流范围之内,完全符合新颁《煤矿安全规程》的要求,不影响开关的防爆性和耐爆性。

  元件作用与参数选择

   1.在图2中,VDl、C1的作用是整流滤波,将36V交流电压变为50V的直流电压,当该电路通电时,通过整流二极管的瞬间电流将会很大,所以VDl的选择尤为重要,否则这将是一个易损件。最好选择工作电流大于3A的二极管,C1的耐压必须大于50V。这里需要注意:不能使用桥式整流电路,否则会造成短路使元件损坏。

  2.由上面计算可知,当R1与水电阻接触时,其分压点只有2.1V,所以很容易满足VD4、V1截止的条件。_由图中给出的元件参数,可计算出只要水电阻不大于260kΩ,就能保证V1可靠截止,同样也可算出只要V1的β值大于120就可以满足V1饱和的条件。

  3.V2、V3为电源调整管,静态时工作于截止状态,动态时工作于放大状态,组成复合管形式是为了保证只需极小的基极电流,便可满足继电器K工作电流的需要,降低了对偏置电阻R2功率的要求。只要V2、V3的B值都大于20,即可使电路正常工作,同时,V2、V3的耐压值必须大于50V。。当继电器处于工作状态时,假设其工作电流为100mA,那么此时V3的发热功率约为(50V-13.6V)×0.1A=3.64W,所以需为其加一散热片,读者可用铝片或铜片自制。

  4.VD2主要起到保护V2、V3的作用,避免当Vl饱和导通时C2的端电压反向加在V2、V3的发射结上而造成损坏。VD3的设置是为了吸收继电器K的反向感应电动势。

  5.继电器K应选择工作电流小于lOOmA,最大触点负荷电流不低于10A的12VDC继电器。笔者选择的是。JQX-14FC-1H型继电器,它的体积很小,工作电流约为50mA,触点电流为10A/250VAC,完全能满足本电路的要求。

  6.F最好采用带有延迟功能的彩电用保险管,避免电路接通时瞬间电流对保险的冲击而造成误损坏。
