煤矿潜水泵自动排水控制电路
来源:本站整理  作者:佚名  2010-07-07 10:26:31



  煤矿井下由于出水量较大,几乎每个工作面都有不少大大小小的积水仓,每个积水仓都需用潜水泵向外排水,由于排水频率很高,派专人看守水泵将浪费大量人力。如果看守不当,还很容易烧毁水泵,而购买专用自动排水开关价格昂贵,所以笔者制作了一种专用排水电路,可以很方便地和各种水泵开关搭接,使之成为自动水位控制开关,且安装方便、性能可靠,同时不影响开关的防爆性和耐爆性,属安全型电路,现在已得到推广应用。下面就将电路原理以及和开关连接的方法介绍如下。

  电路原理分析

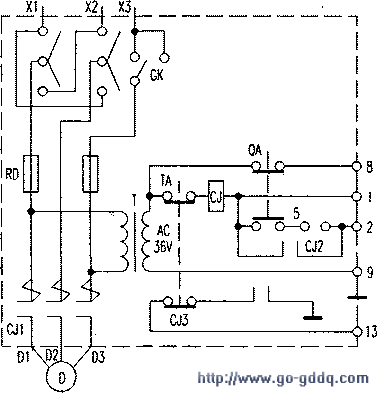

    下图为井下常用水泵控制开关原理图,电源变压器T将380V的进线电压降为36V,供中间继电器CJ作电源用。(9)为接地端,它通过开关金属外壳与进线电缆的地线直接与大地相接。若接通图l的(1)、(9)即可使继电器CJ启动。图2为水泵自动排水控制装置电路,由于元件很少,可装在一绝缘盒里放在开关左侧接线室内。图2电路共有5根引出线,其中A、B为高低水位检测线,(1)为控制线,(8)、(9)接开关内部36V交流电源,电路的接地端与大地相通。

  36V交流电压经VDl、Cl整流滤波后输出约50V的直流电压。当A检测点不接触水时,该电压经R1、VD4使V1饱和导通,V1集电极输出0.3V的低电平,V2、V3截止,继电器K不动作。

  当水仓里的水位到达A点时,R1与水电阻的分压不足以使VD4导通,V1截止,V2、V3导通,输出约为12V的稳定直流电压使继电器K吸合,其常开触点K一1闭合,中间继电器CJ随之得电吸合,水泵开始工作进行排水。此时V4因基极变为高电位进入饱和导通状态,Vl的基极通过V4与B检测点相连,当排水使A点脱离水电阻时,R1将通过V4、B点与水电阻进行分压,继续维持V1的截止,水泵继续排水。

  当排水使水位低于B检测点时,V4截止,Vl饱和,  V2、V3截止,继电器失电释放,水泵停止工作。只有当水位再次超过A点时,水泵才能再次工作,从而将水仓里的水位限制在A点和B点之间,实现了潜水泵的自动排水功能。

[1] [2]  下一页
