元件选用与调试

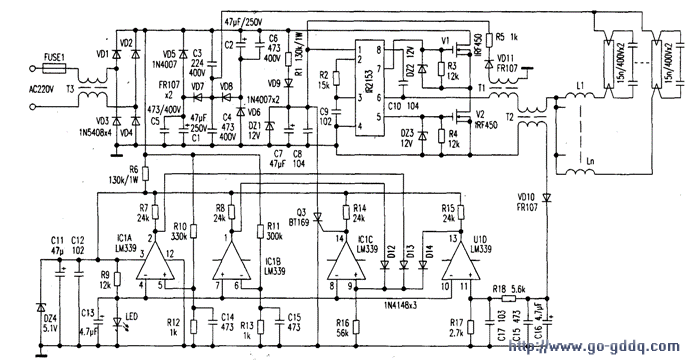

    整流二极管用lN5408，焊接时元件引脚要留尽量的长，便于整流二极管的散热。T1变压器是由EEl9磁芯骨架制作而成，初级绕组用φ0.51mm漆包线绕8圈，次级绕组用φ0.31mm漆包线绕30圈，层与层之间用绝缘纸包好即可。T2变压器是由单孔磁环制作而成，单孔磁环选用直径25mm以上的，初级绕组一圈，线径尽量粗，次级绕组3～5圈。T3变压器用EE25磁芯骨架用φ0.51mm漆包线两边绕满即可。功率管V1、V2输出电感L1～Ln用EE25磁芯骨架，用φ0.38mm漆包线绕115圈，电感量做到1.2～1.3mH。重点电子元件为Cl～C4、IRF450以及灯管两端的谐振电容，同功能元件（如C1、C2等）要求严格配对。其他元件按图纸要求即可。

　　调试
    在试机前应将ICl的（2）脚、（1）脚、（13）脚断开，禁止信号输入到IClC，再一个一个调试，如过压保护（设定为250V时保护），将电压调到250V，然后将电阻R12慢慢往上调，调到②脚输出为高电平时即可。

　　如果调试难度大，可将R10‘分为两个不同的电阻串联，再调其中的一个电阻也可。欠压保护的调试方法与过压保护相反。
